Nombres d'interfaces USB <-> RS232 sont réalisés à l'aide du chipset PL2303 de PROLIFIC. Il existe aussi de nombreux clones qui malheureusement ne fonctionnent pas toujours, d'autant moins que les derniers pilotes de PROLIFIC ont tout fait pour que ça ne fonctionne plus !
De nombreuses solutions sont proposées sur divers sites, mais la seule qui ait fonctionné dans mon cas a été d'installer une version ancienne de ce pilote qui supprime également les autres versions installées.
Windows 10 a la fâcheuse tendance à mettre à jour sans vous demandez votre avis. La gestion des ports USB est également erratique et à chaque fois que vous connectez une interface série, il installera la dernière version de pilote qu'il possède ... Il faut donc supprimer toutes les versions installées !
Installation :
- Récupérez le programme d'installation disponible ici
- Débranchez tous les adaptateurs série et double-cliquez sur "PL2303_64bit_Installer.exe"
- A l'invitation de brancher un adaptateur, faites le et cliquez sur "Continue"
- Redémarrez le PC.
Dépannage en cas de problème :
Vous devez suivre toutes les étapes suivantes !
- Si vous continuez à obtenir des messages d'erreur, allez dans le gestionnaire de périphériques Windows.
Trouvez votre port série dans Ports (COM et LPT) et double-cliquez sur "Prolific USB-to-Serial Comm Port (COM#)". - Allez dans l'onglet "Pilote"La version de pilote doit être "3.3.2.102" datée du 09/24/08.
Si ce n'est pas le cas, le bon pilote n'est pas encore installé !
Débranchez l'adaptateur et relancez le programme d'installation "PL2303_64bit_Installer.exe. Refaites cette opération jusqu'à ce que vous ayez la bonne version indiquée.
Méthode 2 : (29 sept 2019)
Une autre méthode est d'utiliser le logiciel PL2303 Code 10 Fix disponible ici
1) exécuter le logiciel qui se décompactera et installera un raccourci nommé PL2303 Code 10 Fix
2) retirer le convertisseur USB PL2303
3) lancer le logiciel via le raccourci
4) insérer le convertisseur
5) cliquer sur le bouton CONTINUE
6) rebooter l'ordinateur
7) retirer et insérer le convertisseur et vérifier que le pilote 3.3.2.102 a bien été attribué
Assigner un autre numéro de port
Parfois, malgré que le bon pilote soit affecté, le convertisseur refuse de fonctionner.
J'ai trouvé qu'en assignant un autre numéro de port, il fonctionne normalement !
1) ouvrir le gestionnaire de périphériques via le panneau de configuration + système
2) trouver le port COM en défaut
3) cliquer sur propriétés + paramètres + avancé et attribuer un numéro de port différent
 |
- Détails
- Clics : 17922
Avril 2017
I've been given a ICOM IC-R71E receiver that did not work and had been stored for a long time.
Symptom : no reception, no VFO or keypad action, no display.
RAM board
Symptom : no reception, no VFO or keypad action.
The Lithium battery on the RAM board which is plugged on the LOGIC board has been removed by the previous owner. The RAM board uses a static CMOS RAM uPD444C. When the backup battery is removed or flat, the datas stored in the RAM are lost.
The R71 has several parameters stored in this RAM, and when they are lost, the radio doesn't work anymore ! Some pretend that the processor is stored in this RAM. That's NOT THE CASE, it's stored in the processor ROM.
Only memory frequencies and mode shift are stored.
The cure is :
- send the radio back to Icom for repair (not sure if they still can do that after more than 30 years !)
- buy a third party RAM board, there are several on Internet. Look for IK2RND Roberto's offer.
- reprogram the board yourself !
Guess what ? I tried the last solution !
On Internet, i've found several infos about this problem and the easiest solution is the one offered by N2CBU. He has written a small software that can reprogram the RAM with the help of a simple programmer and file.
I quickly built this interface on a perf board. Durty but operational !
The main problem i had was to find a PC that was old enough to work under DOS at a relatively low speed and with a parallel port.
I had to try 2 different PCs before it worked. In the BIOS settings, i had to change the LPT mode to EPP. Once i did this, it worked at first try !
After this repair, i could store, clear the memories and the display worked normaly. The keypad worked again, but i still had other problems. The 2 digits on screen displaying the channel number had some strange behaviour and the receiver was still mute...
DC-DC converter DP-2
Symptom : The receiver did not give any sign of life in CW/SSB/RTTY mode. I had some sound in FM only.
The S-meter was stucked at middle scale.
It appeared that there was no voltage on -10V line coming out from the MATRIX board.
The small metal case marked DP-2 was very hot and lately i had the L2 coil that made a lot of smoke and the PSU made some mechanical hum... In short, i had a short circuit !!
I unsoldered this DP-2 module and opened it. I made some reverse ingeneering and tested all components.
Meanwhile, i found another ham making the same work and who published the DP2 internal diagram. I measured the small transformer and the secondary is 2mH and the primary is a center taped 300 uH. Another ham had to rewind the secondary that burned and counted 125 turns and 2 times 26 turns for the primary.
Finaly "only" the 2SD648C transistor was burned.
I didn't have any substitution for this later, and i tried several transistors i had before finding one that worked and did not heat too much or did not burn after a while. I used a BD139 for which i had to file the legs until they fitted in the board. The transistor case is higher than the original one, and the module cover does not completely close the case... But that's not a big deal.
After that i noticed that C13 (100uF/10V) on the -10V output on the MATRIX board was short ! This was probably the reason of all this mess ! After replacing it and the L2 coil, the radio came back to life !
Finaly, i had a rather clean -9.5V on the -10V line. I had noise on all modes, and the S-meter was at S0 level !
But still the channel number display problem...
PSU
The PSU is known to be very badly designed. It heats a LOT and has a lot of problems. It is strange that ICOM engineers who have designed such a good receiver could design such a bad power supply !
Mine had 17.4V output , no regulation and getting very hot, heating all the cabinet !
At least for all my tests i decided to supply the receiver with an external 13.5V power supply with current limiter. The receiver consumes 1.3 A @ 13.5 V
I finally decided to have a look at the PSU. I checked all components, printed board failures and wiring, but found nothing wrong or broken. I double checked again and replaced the transistors, just to be sure. Nope !! Still no regulation ...
Just to be sure, i simulated the circuit with help of LTSPICE, and guess what ? The predicted output was 17V !!
Using LTSPICE, i changed the R2 resistor from 56 to 560 Ohm (what i had) and BINGO ! i got 14V at the regulated output.
I confirmed this by changing this resistor on the PSU board, and i got a clean variable 13.8V !
Is this a design error or do i have a particular situation with my board ??
For those interested, here is the LTSPICE file.
- Détails
- Clics : 6673
BROCHAGE d'origine du connecteur DB25 de l'ATR2400
|
N°
|
Sigle
|
Description
|
Sens
mobile/sortie |
Niveau
|
Z
|
Commentaires
|
|
1
|
MLOG | Masse logique |
|
I max < 0,5 A | ||
|
2
|
NC |
|
non connecté | |||
|
3
|
AFEC | Sortie écouteur |
 |
800 mV nominal | 600 ohm | |
|
4
|
KLXA | Klaxon |
|
Boucle sèche actif sur masse B | ||
|
5
|
AFEM | Entrée microphone |
 |
160 mV nominal | 1200 ohm | |
|
6
|
TXD | Signal logique émission liaison série |
|
Etat haut > 4,9 V |
I < 20 uA | |
|
7
|
MASSE B | Masse tension négative batterie |
|
|||
|
8
|
DECRAC | Signal logique décrochage combiné |
|
Actif sur une masse | ||
|
9
|
PURG | Pédale d'urgence |
|
Actif sur une masse | ||
|
10
|
SME | Signal émission venant d'un modem extérieur |
|
- 13 dBm | 600 ohm | |
|
11
|
RHP | Signal BF retour haut-parleur |
|
|||
|
12
|
MASSE B | Masse tension négative batterie |
|
I < 0,5 A | ||
|
13
|
HP | Signal audio haut-parleur |
|
1 Watt nominal |
||
|
14
|
ALT | Commande d'alternat |
|
Actif sur une masse | ||
|
15
|
VBC | Alimentation positive batterie |
|
13,2 V +/- 3% | I < 0,5 A | |
|
16
|
5V LOG | Alimentation 5 V logique |
|
5 V +/- 5 % | I < 0,5 A | |
|
17
|
SRME | Signal réception allant vers un modem externe |
|
- 13 dBm nominal | ||
|
18
|
RAS | Signal logique vers modem extérieur |
|
Etat haut > 4,9 V |
I < 20 uA | |
|
19
|
PAE | Signal logique vers modem extérieur |
|
Etat haut > 4,9 V |
I < 20 uA | |
|
20
|
ACQ | Signal logique venant d'un modem extérieur |
|
Etat haut > 3,65 V |
||
|
21
|
XEAS | Signal logique venant d'un modem extérieur |
|
Etat haut > 3,65 V |
||
|
22
|
RXD | Signal logique réception de la liaison série |
|
Etat haut > 3,65 V |
||
|
23
|
RSSI | RSSI signal analogique de mesure de champ reçu |
|
1,5 V à 4,5 V | ||
|
24
|
INFOEM | Signal logique présence d'émission |
|
Etat haut > 4,9 V |
||
|
25
|
M/A | Marche / Arrêt |
|
Impulsion actif sur masse I max < 50 mA |
- Détails
- Clics : 50945
Un ami ayant acheté un ampli Kenwood TL922 en panne m'a demandé de le lui réparer et d'y apporter quelques modifications pour ajouter des sécurités. Cet article est le fruit de mon expérience.
Avant de le remettre sous tension, j'ai procédé aux modifications suivantes :
- démarrage secteur en douceur (step-start)
- protection du transformateur filament
- protection des tubes contre un flash interne
- remplacement de la diode Zener de polarisation par des diodes classiques
- modification du circuit PTT pour éviter la présence de la tension de 110V sur le transceiver
- remplacement du relais HF
- amélioration de la stabilité HF
- attaque symétrique des tubes
- Détails
- Clics : 38797
Voici la description d'un décodeur de fréquence BF construit autour d'un PIC12F683.
Pour un prix à peine plus élevé qu'un classique décodeur à NE567, vous aurez :
- Un décodage plus efficace
- Une stabilité bien supérieure
- Un seuil réglable avec hystérésis
- La possibilité de réglage de 100 à 2148 Hz ou une fréquence fixe
- Aucun composant éxotique ou particulier
Cet article est mon retour d'expérience d'une description trouvée sur cette page.
Suit la description de mon propre circuit pour un décodeur 1750Hz pour contrôle d' un relais.
- Détails
- Clics : 17597

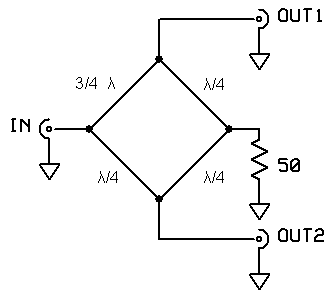

Vous trouverez sur cette page quelques informations sur les câbles coaxiaux qui pourront vous être utiles.
- Détails
- Clics : 19113
Je n'ai pas la prétention à vous apprendre à faire des noeuds, il faudrait que je sache les faire moi-même !
Cependant, les quelques noeuds qui suivent me rendent bien service dans mon activité radio et peuvent vous aider aussi.
Aussi appellé noeud de chien ou noeud droit.
Remarquablement adapté pour raccorder deux cordes d'un même diamètre pour faire une rallonge.
ATTENTION, à ne pas utiliser si les cordes sont de diamètres trop différents, il ne tiendrait pas !
- Détails
- Clics : 41674
Vous avez sûrement déjà eu besoin de calculer des gains, pertes et ROS tout en étant sur un toit, en contest en bricolant sur des antennes ou tout autre chose. Et dans ces moments là, vous n'avez jamais la bonne formule en tête et/ou la calculatrice !
En tout cas, j'ai pour ma part vécu ce problème à plusieurs reprises et à chaque fois, je me suis dit qu'un abaque qui me permettrait de calculer rapidement ces informations me serait bien utile.
L'idée germait depuis bien longtemps de réaliser un abaque, mais les moyens techniques de le réaliser me manquaient toujours. Jusqu'à la lecture d'un article dans Radio-Ref d'octobre 2004 qui m'apprit l'existence du logiciel GALVA de F5BU. La solution était là !
Voici le résultat de mes réflexions, un abaque qui permet de calculer en moins de temps qu'il ne faut pour le dire, gains, pertes, ROS et pertes de retour (return loss) avec une précision plus que suffisante pour des besoins amateurs.
- Détails
- Clics : 20762
Dans nos montages radio, nous sommes parfois en présence de surfaces argentées. L'argent augmente la conductivité des surfaces et le Q, notamment sur les fréquences élevées.
L'inconvénient de l'Argent, c'est qu'il s'oxyde au contact de l'air et noirci. Cette couche noire est composée principalement de sulfure d’argent (Ag2S). Outre que le conductivité diminue, l'aspect esthétique n'est pas toujours idéal.
Lors d'une de mes réalisations, (ampli VHF à tube) j'ai récupéré un support de tube dont les contacts étaient particulièment oxydés et j'ai cherché une méthode de nettoyage efficace et inoffensive.
La méthode qui suit est le fruit de mon expérience et fonctionne parfaitement avec des ingrédients disponibles dans n'importe quelle cuisine !
- Détails
- Clics : 20303
Dans le cas de recherche de problèmes sur des antennes (ou leur réfection), il arrive souvent que la question de la qualité des connexions se pose. Quelques dixièmes d'Ohm dans les contacts entre tubes, dans les trappes, peuvent augmenter dramatiquement les pertes et donc diminuer le rendement d'une antenne.
La mesure de résistances de faible valeur n'est pas toujours aisée, surtout si l'on ne possède pas l'appareillage nécessaire, ce qui est souvent le cas et plus particulièrement lorsque l'on bricole à l'extérieur. (contests, fieldday, etc...)
La position Ohm-mètre d'un contôleur universel n'est souvent pas d'une grande utilité, car ne permettant pas la mesure de valeurs de résistances si faibles.
La méthode décrite ici permet la mesure de résistance de faibles valeurs, notamment la résistance de contact entre 2 éléments métalliques comme des tubes d'antennes, trappes, etc...
Par contre la mesure d'une faible tension est plus aisée avec nos Voltmètres, la plupart ont en effet un calibre de quelques centaines de milliVolts. Nous allons donc faire appel à la loi d'Ohm.
Nous allons faire circuler un courant dans notre contact à vérifier et faire une mesure de la chute de tension aux bornes de ce contact.
Ce n'est pas tant la valeur de la résistance mesurée qui nous importe, mais la possibilité de détecter rapidement la présence de mauvais contacts, d'y remédier et de comparer les valeurs avant et après intervention.
Cependant, cette méthode permet de mesurer des résistances de l'ordre de quelques dizaines de milliOhms avec un Voltmètre de 3-4 digits !
En pratique
Une alimentation réglable limitée en courant est parfaite pour cet usage, on règlera alors le courant à la valeur voulue
Mais une simple batterie au plomb 6 ou 12V récupérée dans un onduleur ou l'alimentation de votre station feront également parfaitement l'affaire ! Dans ces 2 derniers cas, afin de limiter le courant et d'en connaitre la valeur circulant dans l'ensemble, une résistance de quelques Ohm sera connectée en série. Pour une batterie de 12V, une résistance de 12 Ohm / 20W fera l'affaire et permettra d'avoir un courant de 1A.
Il suffit d'appliquer la loi d'Ohm avec la mesure faite pour calculer la résistance de contact.
Par exemple, si on mesure 14 mV :
R=U/I
R = 0.014/1 = 0.14 Ohm.
La valeur du courant circulant dans le montage n'a pas à être précise, mais connue.
Plus le courant sera important, plus la mesure sera précise. Un courant de 1A donne déjà de bons résultats, mais rien ne vous empêche de faire circuler plus ou moins de courant.
Cette méthode m'a permis de résoudre rapidement des problèmes de contacts sur des antennes qui avaient subi les outrages du temps et sur lesquelles un examen visuel ne donnait rien de probant.
J'ai mesuré les chutes de tension entre tubes et dans les trappes.
Vous pouvez également utiliser cette méthode pour mesurer des résistances de faibles valeurs dans d'autres situations où l'application d'une tension et d'un courant tels que décrits ne posent pas de préjudice au montage !
J'espère que cette astuce pourra vous servir.
- Détails
- Clics : 29820
Si, comme moi, vous utilisez parfois des capacités chimiques haute tension de récupération, ce qui suit peut vous intéresser !
Pourquoi ?
Lorsqu'un condensateur chimique aluminium est produit, il n'est pas utilisable immédiatement. Il doit passer par une phase de "génération". Ce processus consiste généralement à charger le condensateur avec un courant très faible jusqu'à ce qu'il atteigne sa tension nominale de service.
Pendant cette charge, une certaine quantité d'aluminium est "arrachée" des électrodes et déposée sur le diélectrique sous forme d'oxyde d'aluminium. Cet oxyde d'aluminium est un isolant qui protège le diélectrique jusqu'à une tension à laquelle elle a été formée.
Cette couche d'oxyde est maintenue et regénérée à chaque utilisation du condensateur par un petit courant, appelé courant de fuite. Les constructeurs sérieux donnent la valeur maximum de ce courant de fuite.
Par exemple, pour les derniers condensateurs que j'ai utilisés, le constructeur NIPPON CHEMI-CON donne la formule suivante : I = 0,02CV
I est exprimé en uA et ne doit pas dépasser 3mA
C est la valeur nominale de la capacité
V la tension nominale de service
