- Détails
- Affichages : 17211
La mesure d'une tension à l'aide d'un Arduino UNO utilise une des entrées du convertisseur A/D. A lire les différents exemples, cette utilisation semble simple, mais je me suis vite rendu compte que le problème était plus ardu qu'il n'y paraissait !
Pour finir, j'ai obtenu de très bons résultats en prenant certaines précautions.
- Détails
- Affichages : 269
Procédure pour installer une distribution Raspbian headless, (maintenant Raspberry Pi OS) donc minimale sur un Raspberry à l'aide de Raspberry Pi imager
Récupérer la version de raspberry Pi imager qui correspond à votre OS à l'adresse : https://www.raspberrypi.com/software/
Avec Raspberry Pi imager il n'est pas nécessaire de télécharger l'image de l'OS.
Lancer le logiciel imager.
Cliquer sur Système d'exploitation et choisir "Raspberry Pi OS(other)" puis "Raspberry Pi OS Lite"
Avec Raspberry PI imager, on a maintenant la possibilité de modifier certains paramètres, comme par exemple l'utilisation du protocole SSH, du clavier AZERTY, etc...
Cliquer sur l'engrenage pour accéder à la configuration de l'image.
Valider le protocole SSH et l'authentification par mot de passe, choisir l'
On peut activer le WiFi ainsi que le clavier français :
Insérer la carte SD dans le Rpi et l'alimenter.
Une fois le chargement effectué, on peut maintenant se connecter soit en SSH, soit en mode console (avec le clavier/écran).
Pour la connexion en mode console, à la fin de l'installation, il peut être nécessaire de faire ENTER si rien ne bouge, le prompt $ n'apparaissant pas...
Entrer l'identification et mot de passe choisis.
Pour le mode SSH, il faut trouver l'adresse que le Raspberry s'est vu attribuer.
Pour cela, faire soit un scan des adresses IP du segment sur lequel se trouve le Rpi, ou regarder sur le routeur DHCP l'adresse attribuée.
On se connecte alors en mode SSH avec PUTTY par exemple.
Il faut également modifier la configuration de PUTTY afin que le pavé numérique soit reconnu:
http://blogmotion.fr/systeme/pave-numerique-putty-vi-nano-keypad-4468
Adresse statique
Il faut maintenant attribuer une adresse IP fixe. Avec Debian Buster, le passage entre DHCP et STATIC s'effectue à l'ide du fichier dhcpcd.conf
lancer ip route
On devrait avoir quelque chose comme :
default via 192.168.0.254 dev eth0 src 192.168.0.101 metric 303
192.168.0.0/24 dev eth0 proto dhcp scope link src 192.168.0.101 metric 30
Editer le fichier etc\dhcpcp.conf avec nano
Décommenter et modifier les lignes suivantes en fonction de l'adresse IP voulue (ici 192.168.0.30) et la passerelle telle que listée ci-dessus :
interface eth0
static ip_address=192.168.0.30/24
static routers=192.168.0.254
Mise à jour
sudo apt update
sudo apt dist-upgrade
sudo apt clean
Redémarrer le Raspberry
sudo reboot
Vérifer quelle version est installée : lsb_release –a
Vérifier la charge du processeur du Raspberry avec le logiciel MPSTAT ou TOP.
Eventuellement, installer MPSTSAT : sudo apt-get install sysstat
Références
https://www.makeuseof.com/tag/raspberry-pi-update-raspbian-os/https://www.raspberrypi.com/software/
- Détails
- Affichages : 3859
![]() |
Lors de mes activités SOTA, j'ai souvent enragé sur le fait que le manipulateur CW intégré à mon transceiver QRP SW-3B ne possédait qu'une seule mémoire... Il est en effet bien pratique d'en avoir plusieurs afin de libérer les mains pour faire autre chose comme finir d'écrire le dernier QSO sur le carnet de trafic ou lancer un appel un peu spécifique. L'idée a donc germée de réaliser un manipulateur CW à mémoires qui remplirait les conditions suivantes : |
- 3 mémoires programmables à la volée.
- Alimentation autonome par piles facilement approvisionnables
- Consommation réduite
- Dimensions réduites
- Facilement reproductible
Ayant déjà construit un prototype du fabuleux manipulateur de K3NG, j'ai décidé d'utiliser ce projet en l'adaptant à mes besoins.
- Détails
- Affichages : 8326
Notre réseau corse de relais TKNET utilise le logiciel AllStarLink (ASL) pour effectuer la communication entre relais et nécessite des adaptateurs USB, nommés URA ou URI ( USB Radio Adapter/Interface). Pour numériser les signaux BF pour les transporter en VoIP et les interfacer avec les équipements, j'avais développé il y a quelques années une petite interface qui utilisait une petite carte son USB à 3€ légèrement modifiée et enfichée sur la carte interface.
A l'usage, cette solution s'est avérée parfois problématique du fait de sa fragilité et le schéma d'origine comportait quelques petites erreurs et certains signaux n'étaient pas exploités.
L'idée de développer une nouvelle carte URA avec un circuit audio USB intégré a donc germée. La retraite m'a motivé pour passer à l'action !
Le circuit intégré USB audio utilisé sur la carte son a été réutilisé, il s'agit du CM119A en boîtier LQFP-48.
- Détails
- Affichages : 3697
Nombres d'interfaces USB <-> RS232 sont réalisés à l'aide du chipset PL2303 de PROLIFIC. Il existe aussi de nombreux clones qui malheureusement ne fonctionnent pas toujours, d'autant moins que les derniers pilotes de PROLIFIC ont tout fait pour que ça ne fonctionne plus !
De nombreuses solutions sont proposées sur divers sites, mais la seule qui ait fonctionné dans mon cas a été d'installer une version ancienne de ce pilote qui supprime également les autres versions installées.
Windows 10 a la fâcheuse tendance à mettre à jour sans vous demandez votre avis. La gestion des ports USB est également erratique et à chaque fois que vous connectez une interface série, il installera la dernière version de pilote qu'il possède ... Il faut donc supprimer toutes les versions installées !
Installation :
- Récupérez le programme d'installation disponible ici
- Débranchez tous les adaptateurs série et double-cliquez sur "PL2303_64bit_Installer.exe"
- A l'invitation de brancher un adaptateur, faites le et cliquez sur "Continue"
- Redémarrez le PC.
Dépannage en cas de problème :
Vous devez suivre toutes les étapes suivantes !
- Si vous continuez à obtenir des messages d'erreur, allez dans le gestionnaire de périphériques Windows.

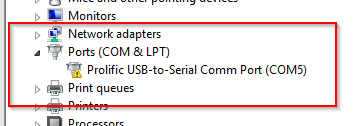

Trouvez votre port série dans Ports (COM et LPT) et double-cliquez sur "Prolific USB-to-Serial Comm Port (COM#)". - Allez dans l'onglet "Pilote"La version de pilote doit être "3.3.2.102" datée du 09/24/08.
Si ce n'est pas le cas, le bon pilote n'est pas encore installé !
Débranchez l'adaptateur et relancez le programme d'installation "PL2303_64bit_Installer.exe. Refaites cette opération jusqu'à ce que vous ayez la bonne version indiquée.
Méthode 2 : (29 sept 2019)
Une autre méthode est d'utiliser le logiciel PL2303 Code 10 Fix disponible ici
1) exécuter le logiciel qui se décompactera et installera un raccourci nommé PL2303 Code 10 Fix
2) retirer le convertisseur USB PL2303
3) lancer le logiciel via le raccourci
4) insérer le convertisseur
5) cliquer sur le bouton CONTINUE
6) rebooter l'ordinateur
7) retirer et insérer le convertisseur et vérifier que le pilote 3.3.2.102 a bien été attribué

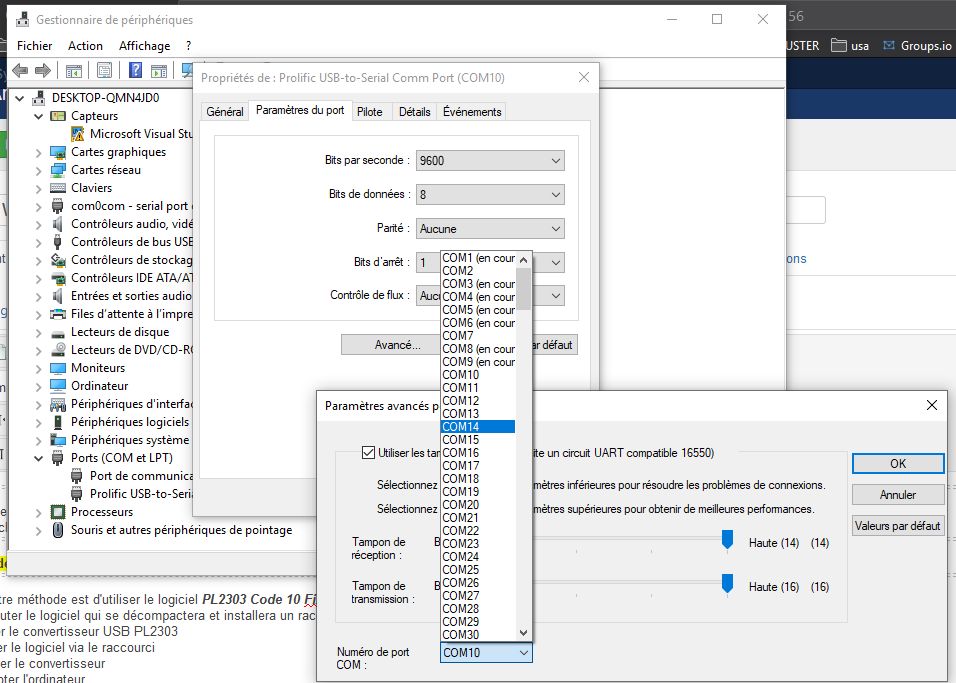

Assigner un autre numéro de port
Parfois, malgré que le bon pilote soit affecté, le convertisseur refuse de fonctionner.
J'ai trouvé qu'en assignant un autre numéro de port, il fonctionne normalement !
1) ouvrir le gestionnaire de périphériques via le panneau de configuration + système
2) trouver le port COM en défaut
3) cliquer sur propriétés + paramètres + avancé et attribuer un numéro de port différent
![]() |
- Détails
- Affichages : 12136
Avril 2017
I've been given a ICOM IC-R71E receiver that did not work and had been stored for a long time.
Symptom : no reception, no VFO or keypad action, no display.
RAM board
Symptom : no reception, no VFO or keypad action.
The Lithium battery on the RAM board which is plugged on the LOGIC board has been removed by the previous owner. The RAM board uses a static CMOS RAM uPD444C. When the backup battery is removed or flat, the datas stored in the RAM are lost.
The R71 has several parameters stored in this RAM, and when they are lost, the radio doesn't work anymore ! Some pretend that the processor is stored in this RAM. That's NOT THE CASE, it's stored in the processor ROM.
Only memory frequencies and mode shift are stored.
The cure is :
- send the radio back to Icom for repair (not sure if they still can do that after more than 30 years !)
- buy a third party RAM board, there are several on Internet. Look for IK2RND Roberto's offer.
- reprogram the board yourself !
Guess what ? I tried the last solution !
On Internet, i've found several infos about this problem and the easiest solution is the one offered by N2CBU. He has written a small software that can reprogram the RAM with the help of a simple programmer and file.
I quickly built this interface on a perf board. Durty but operational !
The main problem i had was to find a PC that was old enough to work under DOS at a relatively low speed and with a parallel port.
I had to try 2 different PCs before it worked. In the BIOS settings, i had to change the LPT mode to EPP. Once i did this, it worked at first try !
After this repair, i could store, clear the memories and the display worked normaly. The keypad worked again, but i still had other problems. The 2 digits on screen displaying the channel number had some strange behaviour and the receiver was still mute...
DC-DC converter DP-2
Symptom : The receiver did not give any sign of life in CW/SSB/RTTY mode. I had some sound in FM only.
The S-meter was stucked at middle scale.
It appeared that there was no voltage on -10V line coming out from the MATRIX board.
The small metal case marked DP-2 was very hot and lately i had the L2 coil that made a lot of smoke and the PSU made some mechanical hum... In short, i had a short circuit !!
I unsoldered this DP-2 module and opened it. I made some reverse ingeneering and tested all components.
Meanwhile, i found another ham making the same work and who published the DP2 internal diagram. I measured the small transformer and the secondary is 2mH and the primary is a center taped 300 uH. Another ham had to rewind the secondary that burned and counted 125 turns and 2 times 26 turns for the primary.
Finaly "only" the 2SD648C transistor was burned.
I didn't have any substitution for this later, and i tried several transistors i had before finding one that worked and did not heat too much or did not burn after a while. I used a BD139 for which i had to file the legs until they fitted in the board. The transistor case is higher than the original one, and the module cover does not completely close the case... But that's not a big deal.
After that i noticed that C13 (100uF/10V) on the -10V output on the MATRIX board was short ! This was probably the reason of all this mess ! After replacing it and the L2 coil, the radio came back to life !
Finaly, i had a rather clean -9.5V on the -10V line. I had noise on all modes, and the S-meter was at S0 level !
But still the channel number display problem...
PSU
The PSU is known to be very badly designed. It heats a LOT and has a lot of problems. It is strange that ICOM engineers who have designed such a good receiver could design such a bad power supply !
Mine had 17.4V output , no regulation and getting very hot, heating all the cabinet !
At least for all my tests i decided to supply the receiver with an external 13.5V power supply with current limiter. The receiver consumes 1.3 A @ 13.5 V
I finally decided to have a look at the PSU. I checked all components, printed board failures and wiring, but found nothing wrong or broken. I double checked again and replaced the transistors, just to be sure. Nope !! Still no regulation ...
Just to be sure, i simulated the circuit with help of LTSPICE, and guess what ? The predicted output was 17V !!
Using LTSPICE, i changed the R2 resistor from 56 to 560 Ohm (what i had) and BINGO ! i got 14V at the regulated output.
I confirmed this by changing this resistor on the PSU board, and i got a clean variable 13.8V !
Is this a design error or do i have a particular situation with my board ??
For those interested, here is the LTSPICE file.
- Détails
- Affichages : 5536
BROCHAGE d'origine du connecteur DB25 de l'ATR2400
N°
|
Sigle
|
Description
|
Sens
mobile/sortie |
Niveau
|
Z
|
Commentaires
|
1
|
MLOG | Masse logique |
|
I max < 0,5 A | ||
2
|
NC |
|
non connecté | |||
3
|
AFEC | Sortie écouteur |
![]() |
800 mV nominal | 600 ohm | |
4
|
KLXA | Klaxon |
![]() |
Boucle sèche actif sur masse B | ||
5
|
AFEM | Entrée microphone |
![]() |
160 mV nominal | 1200 ohm | |
6
|
TXD | Signal logique émission liaison série |
![]() |
Etat haut > 4,9 V |
I < 20 uA | |
7
|
MASSE B | Masse tension négative batterie |
|
|||
8
|
DECRAC | Signal logique décrochage combiné |
![]() |
Actif sur une masse | ||
9
|
PURG | Pédale d'urgence |
![]() |
Actif sur une masse | ||
10
|
SME | Signal émission venant d'un modem extérieur |
![]() |
- 13 dBm | 600 ohm | |
11
|
RHP | Signal BF retour haut-parleur |
![]() |
|||
12
|
MASSE B | Masse tension négative batterie |
|
I < 0,5 A | ||
13
|
HP | Signal audio haut-parleur |
![]() |
1 Watt nominal |
||
14
|
ALT | Commande d'alternat |
![]() |
Actif sur une masse | ||
15
|
VBC | Alimentation positive batterie |
|
13,2 V +/- 3% | I < 0,5 A | |
16
|
5V LOG | Alimentation 5 V logique |
|
5 V +/- 5 % | I < 0,5 A | |
17
|
SRME | Signal réception allant vers un modem externe |
![]() |
- 13 dBm nominal | ||
18
|
RAS | Signal logique vers modem extérieur |
![]() |
Etat haut > 4,9 V |
I < 20 uA | |
19
|
PAE | Signal logique vers modem extérieur |
![]() |
Etat haut > 4,9 V |
I < 20 uA | |
20
|
ACQ | Signal logique venant d'un modem extérieur |
![]() |
Etat haut > 3,65 V |
||
21
|
XEAS | Signal logique venant d'un modem extérieur |
![]() |
Etat haut > 3,65 V |
||
22
|
RXD | Signal logique réception de la liaison série |
![]() |
Etat haut > 3,65 V |
||
23
|
RSSI | RSSI signal analogique de mesure de champ reçu |
![]() |
1,5 V à 4,5 V | ||
24
|
INFOEM | Signal logique présence d'émission |
![]() |
Etat haut > 4,9 V |
||
25
|
M/A | Marche / Arrêt |
|
Impulsion actif sur masse I max < 50 mA |
- Détails
- Affichages : 37459
Un ami ayant acheté un ampli Kenwood TL922 en panne m'a demandé de le lui réparer et d'y apporter quelques modifications pour ajouter des sécurités. Cet article est le fruit de mon expérience.
Avant de le remettre sous tension, j'ai procédé aux modifications suivantes :
- démarrage secteur en douceur (step-start)
- protection du transformateur filament
- protection des tubes contre un flash interne
- remplacement de la diode Zener de polarisation par des diodes classiques
- modification du circuit PTT pour éviter la présence de la tension de 110V sur le transceiver
- remplacement du relais HF
- amélioration de la stabilité HF
- attaque symétrique des tubes
- Détails
- Affichages : 30722
Voici la description d'un décodeur de fréquence BF construit autour d'un PIC12F683.
Pour un prix à peine plus élevé qu'un classique décodeur à NE567, vous aurez :
- Un décodage plus efficace
- Une stabilité bien supérieure
- Un seuil réglable avec hystérésis
- La possibilité de réglage de 100 à 2148 Hz ou une fréquence fixe
- Aucun composant éxotique ou particulier
Cet article est mon retour d'expérience d'une description trouvée sur cette page.
Suit la description de mon propre circuit pour un décodeur 1750Hz pour contrôle d' un relais.
- Détails
- Affichages : 12846
Vous trouverez sur cette page quelques informations sur les câbles coaxiaux qui pourront vous être utiles.
- Détails
- Affichages : 13704
Je n'ai pas la prétention à vous apprendre à faire des noeuds, il faudrait que je sache les faire moi-même !
Cependant, les quelques noeuds qui suivent me rendent bien service dans mon activité radio et peuvent vous aider aussi.

Aussi appellé noeud de chien ou noeud droit.
Remarquablement adapté pour raccorder deux cordes d'un même diamètre pour faire une rallonge.
ATTENTION, à ne pas utiliser si les cordes sont de diamètres trop différents, il ne tiendrait pas !
