K3NG Keyer

Détails
Mis à jour : 4 juin 2020
Affichages : 7334

This page is just a reminder for me, so i can find the commands i need from everywhere in the world...  ;-) But it can be helpful ...

I've built a K3NG keyer with a small Arduino Pro mini board. I needed minimal functions :
- 3 memories
- a small speaker for the monitor.
- no speed pot.
- no USB interface.
- sleep mode after 1 minute.
- all settings are done in command mode with the paddles.

To be used in the field, the keyer is powered with a 3.7V battery. When in operating mode, the keyer consumes about 4mA, in sleep mode after 1 minutes : 0.1 uA ! No power switch is needed.

The author's Web page : https://blog.radioartisan.com/arduino-cw-keyer/
The software can be downloaded here : https://github.com/k3ng/k3ng_cw_keyer
The K3NG keyer Wiki is available here : https://github.com/k3ng/k3ng_cw_keyer/wiki/

SETTINGS

File Keyer_features_and_options (only this lines were uncommented)
#define FEATURE_COMMAND_BUTTONS
#define FEATURE_MEMORIES
#define FEATURE_SLEEP
#define OPTION_PROG_MEM_TRIM_TRAILING_SPACES
#define OPTION_DIT_PADDLE_NO_SEND_ON_MEM_RPT
#define FEATURE_COMMAND_MODE_ENHANCED_CMD_ACKNOWLEDGEMENT

File Keyer_settings (Changed only this line)
#define go_to_sleep_inactivity_time 1
#define analog_buttons_number_of_buttons 4



COMMAND MODE
Enter in command mode by pressing the command button
Exit command mode with X command or press the command button

MEMORIES
Px - program memory x (1 to 12), or press memory button after command button
Yxxxx - change memory repeat delay to xxxx ms
REPEAT press the memory button and keep it pressed then touch a paddle.
ERASE simply change memory but leave empty

SPEED
E - Announce speed
W - change speed with LEFT (plus) and RIGHT (minus) paddles.
M - change COMMAND mode speed

MONITOR
F - Change monitor frequency, use paddles for higher or lower frequency
O - toggle Monitor ( cycles through BOOP OFF, short BEEP ON, long BEEP ON only in paddle mode, not memories )

KEYER MODE
A - Switch to Iambic A mode
B - Switch to Iambic B mode
C - Switch to Single Paddle Mode
D - Switch to Ultimatic mode
G - Switch to Bug mode
T - Tune mode press RIGHT paddle for permanent Tune, LEFT paddle for intermittent Tune

KEYING SETTINGS
H - Set weighting and dah to dit ratio to defaults
I - TX enable / disable
J -  Dah to dit ratio adjust
K - Toggle Dit and Dah Buffers on and off (Ultimatic Mode)
L -  Adjust weighting
N - Toggle paddle reverse
Z - Autospace On/Off

STATUS
? sends status
1) Speed in WPM
2) Keyer Mode (A = Iambic A, B = Iambic B, G = Bug, S = Single Paddle, U = Ultimatic)
3) Weighting
4) Dah to Dit Ratio

Mise à jour "carte QRA locator" et "Rain scatter"

Détails
Mis à jour : 7 janvier 2023
Affichages : 1536

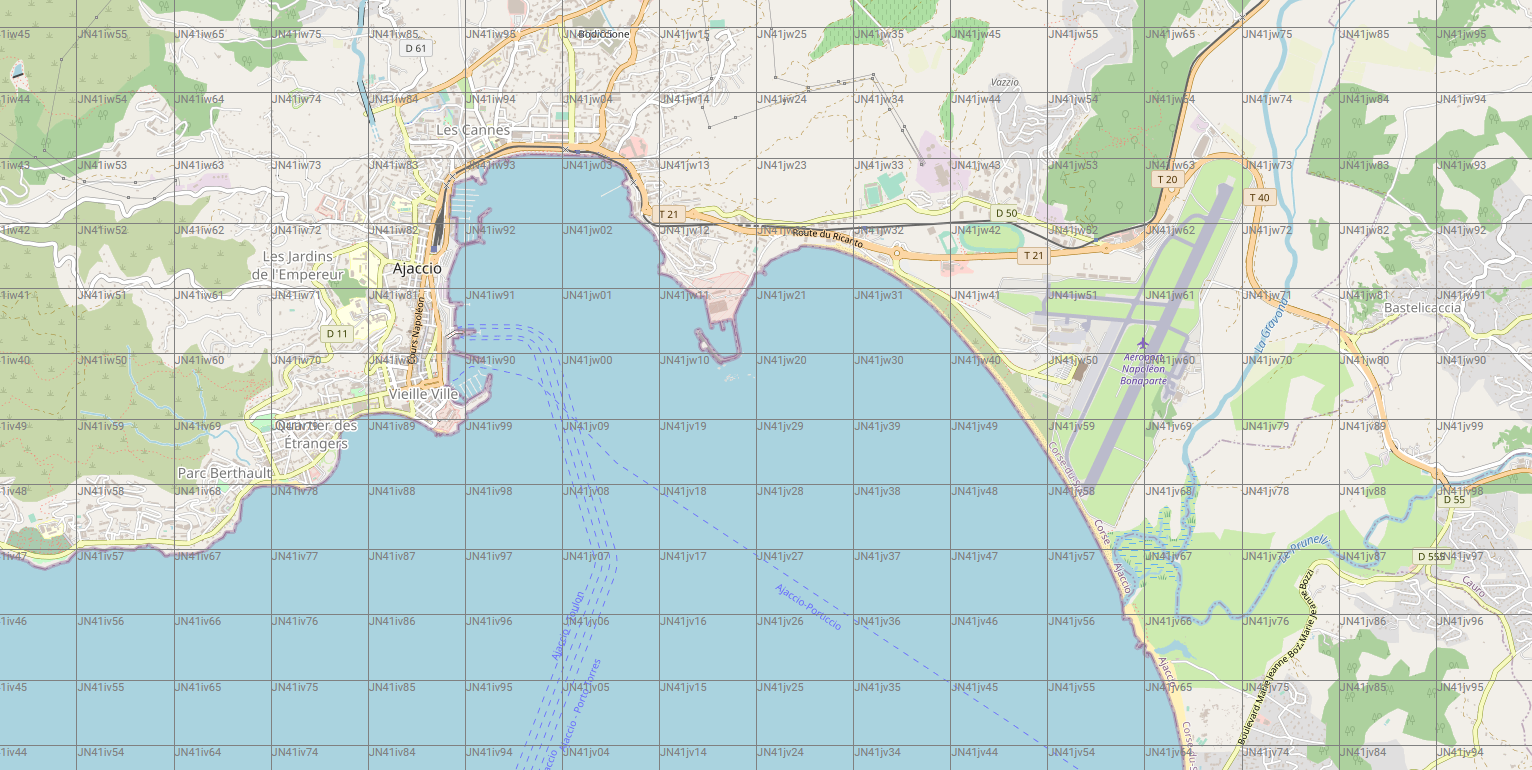

OSM captureDepuis quelques temps, Google demande d'ouvrir un compte de facturation pour l'utilisation de ses cartes, ce que je me refuse de faire...
Mes applications "Carte QRA locator"  et "Rain scatter" n'offraient donc plus qu'un fond de carte très réduit...
Je les ai donc modifiées pour désormais utiliser les cartes Openstreetmap qui sont très précises et bien renseignées.
Ne tenez pas compte de la fenêtre d'avertissement de Google au démarrage, cliquez sur OK...

Mise à jour du 6 juin 2021. Modification en profondeur de l'application :
- Changement de la source des images satellite.
- Optimisation du temps de chargement des images.
- suppression de la version animée.
Bonne utilisation et merci pour vos (très rares) retours !

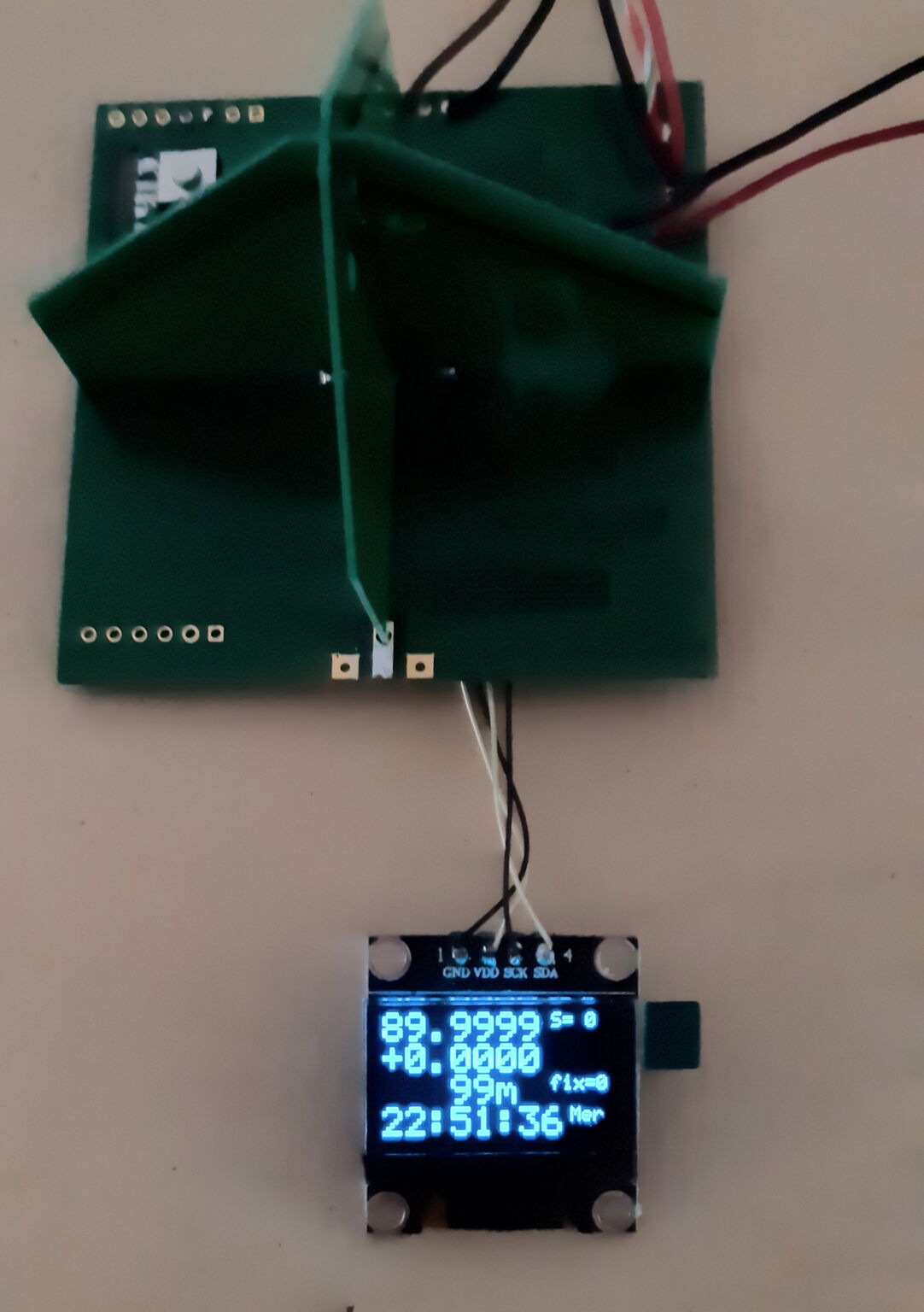

Logiciel pour GPSDO

Détails
Mis à jour : 26 juin 2021
Affichages : 2116

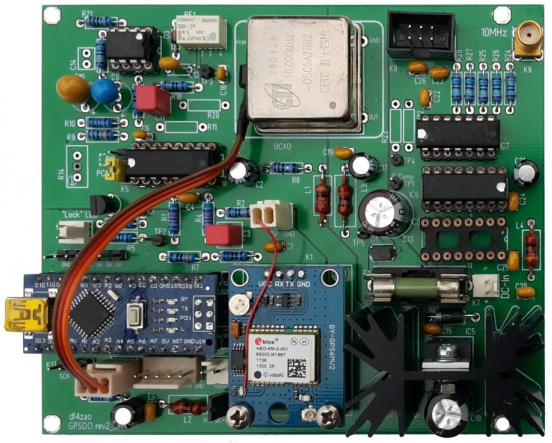

GPSO pcbMa précédente référence de fréquence 10 MHz étant tombée en panne, se posait la question de la réparer ou de passer à autre chose.
Après réflexion, j'ai décidé de me doter d'une référence 10 MHz disciplinée par GPS (GPSDO) afin d'obtenir la meilleure précision possible.
Après quelques recherches sur Internet, j'ai trouvé des produits tout faits à des prix abordables et quelques descriptions de réalisations amateurs.

J'ai retenu l'option de réaliser la version proposée par DL4ZAO/DL7UKM. D'une part parce qu'il existe une description détaillée (en allemand) et que l'auteur proposait le circuit imprimé à un prix correct, et d'autre part pour apprendre d'après la formule "Build and learn".
Le montage s'articule autour d'un Arduino Nano et un logiciel est proposé par Michael DL7UKM. Raison de plus pour mon choix, ayant maintenant une bonne connaissance de cette plateforme.

Lire la suite...

Régulateur de charge solaire

Détails
Mis à jour : 24 janvier 2023
Affichages : 24

Régulateur de charge solaire Aliexpress

regulateur 1

Branchement:

Ce régulateur doit être branché et débranché dans un ordre précis:

1 - Connecter la batterie
2 - Connecter les panneaux solaires
3 - Connecter la charge

Procéder à l'INVERSE pour débrancher l'installation !

Réglages:

Un appui prolongé de la touche MENU permet de passer d'un affichage à l'autre de façon cyclique.
Un appui long permet d'entrer dans la modification du paramètre affiché, l'afficheur clignote alors.
On modifie la valeur à l'aide des touches + et -. Un appui prolongé sur la touche MENU ou une attente de quelques secondes valide le changement.

Le cycle d'affichage est :
1 - Affichage normal
2 - Tension de floating (réglable, par défaut 13,7 V)
3 - Tension de reconnexion de la charge suite à une décharge (réglable, par défaut 12,6 V)
4 - Tension de déconnexion de la charge pour éviter une décharge profonde (réglable, par défaut 10,7 V)
5 - Type de fonctionnement : 24H (charge branchée en permanence), OH (du lever au coucher), 1-23H (du coucher et pendant le nb d'heures programmées)
6 - Type de batterie : b01 (scellée), b02 (gel), b03 (ouverte) joue sur la tension d'égalisation

regulateur 2

Utilisation:

regulateur 3

Le bouton - (moins)  permet de connecter, déconnecter la charge.

Le clignotement de la flèche entre le panneau et la batterie, indique le mode floating.
La flèche fixe indique le mode charge égalisation.

Interface de télécommande Kenwood

Détails
Mis à jour : 21 décembre 2019
Affichages : 47469

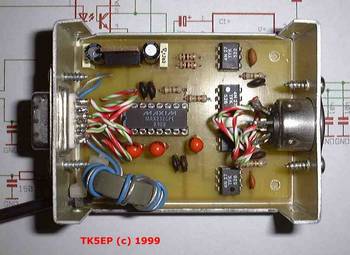

if232 vignetteAprès avoir acheté un TS850s d'occasion, j'ai eu besoin d'une interface de télécommande pour relier ce magnifque transceiver à mon ordinateur.

J'ai commencé par construire une interface simple avec quelques transistors, mais elle ne fonctionnait pas avec tous les programmes. J'en ai donc construit une avec le très connu MAX232 et voici le résultat de mes investigations.

Les entrées et sorties sont isolées électriquement à l'aide d'opto-coupleurs, ce qui permet de protéger le transceiver contre des "accidents" qui pourraient survenir côté PC, ainsi que d'assurer une isolation radio-électrique entre transceiver et ordinateur.

Cette interface fonctionne avec tous les transceivers Kenwood qui nécessitent l'intreface externe d'origine IF232.

Lire la suite...

Substitution au TCXO SO-3

Détails
Mis à jour : 16 décembre 2021
Affichages : 31623

Une des premières choses qui m'a contrariée lors des premières utilisations de mon nouveau TS590s a été le manque de stabilité en fréquence. J'ai été également surpris de constater que l'horloge mère du TS590s était articulée autour d'un simple oscillateur à quartz de 15,600 MHz.

Kenwood "offre" bien une réponse avec l'option du TCXO SO-3. Une autre mauvaise surprise a été de constater que le prix de vente de ce SO-3 était de l'ordre de 130 €, à comparer avec le prix de vente public du TS590s aux environs de 1500-1600 € !

De nos jours, un transceiver sérieux se DOIT d'avoir un TCXO afin d'être compatible avec les modes digitaux ! Sur une chaîne de production, un TCXO ne doit pas revenir à plus de quelques € (au pire). Je suis convaincu que le prix du TS590s ne serait pas plus élevé (voire moins) si Kenwood avait remplacé l'oscillateur à quartz d'origine + la platine additionnelle + les 2 connecteurs + les 2 cavaliers + vis, etc ... par un TCXO !

Mais la branche marketing de Kenwood a probablement vu là un moyen de gagner de l'argent facilement en vendant leur TCXO SO-3 !

De plus, le consommateur DOIT souder le TCXO sur une petite platine qu'il devra démonter du TS590s . RIDICULE !!

Lire la suite...

Kicad et Gerber

Détails
Mis à jour : 29 avril 2018
Affichages : 11532

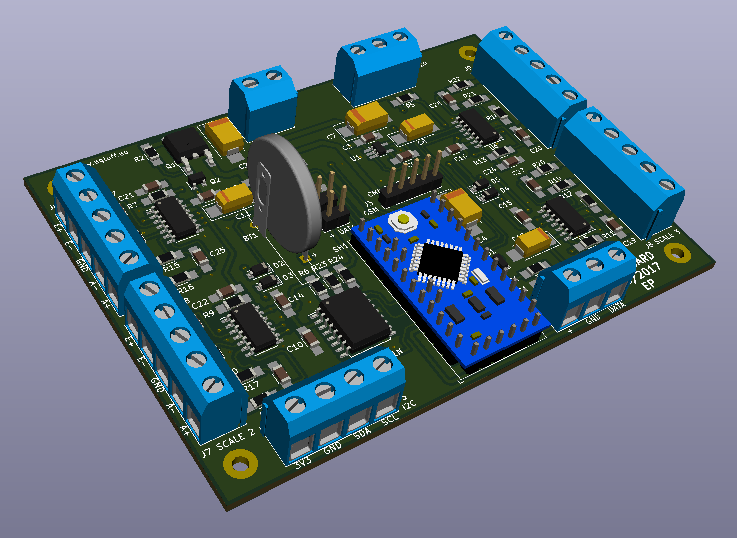

apaguard

Cet article est un mémo perso pour me souvenir des opérations à mener pour faire réaliser des circuits imprimés chez Dirtypcbs.com et EasyEDA,
ainsi que le moyen d'optimiser les commandes en combinant plusieurs circuits sur une seule platine.

Il pourra cependant aider quelques-uns ayant les mêmes besoins....

Génération des fichiers Gerber avec Kicad
Assemblage à l'aide de GerberPanelizer
Assemblage à l'aide de PcbNew

Bonne lecture.

Lire la suite...

Arduino and SIM800L

Détails
Mis à jour : 23 avril 2019
Affichages : 6918

Some notes on how to use a SIM800 coreboard with an Arduino.

I bought the following cheap SIM800L board and have had some problems to make it work.
SIM800L GSM Module with 2dBi Duck Antenna

Lire la suite...

Le paradis du TS850

Détails
Mis à jour : 6 mars 2021
Affichages : 89220

Documentations

  • Banc d'essai de l'ARRL en PDF (en anglais)
  • Manuel technique au format PDF en 4 fichiers 1234

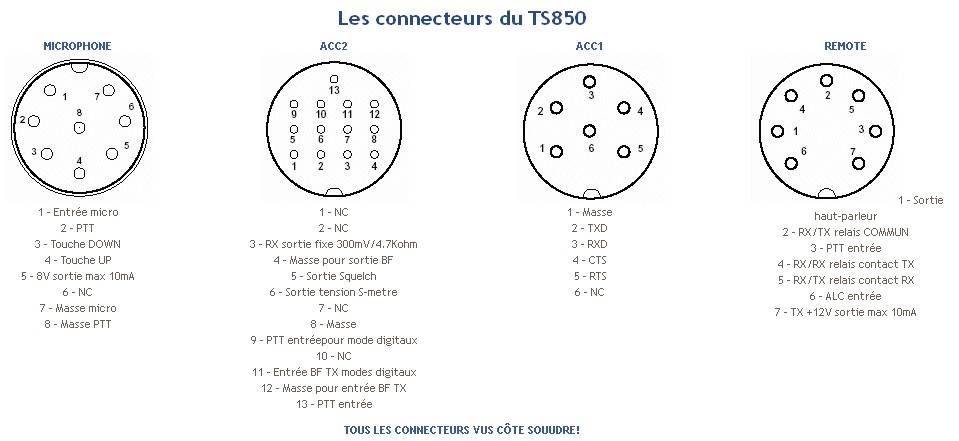

  • Brochage des connecteurs du TS850
  • Manuel d'instructions de l'IF232 en PDF (1 Mo)
  • Brochage de tous les connecteurs KENWOOD
  • Menu caché

Modifications

  • Entrée séparée pour ant de réception
  • Modification du monitor pour la CW
  • Modification CW haute vitesse
  • Atténuateur audio pour DRU-2
  • Ajout entrée manipulation CW

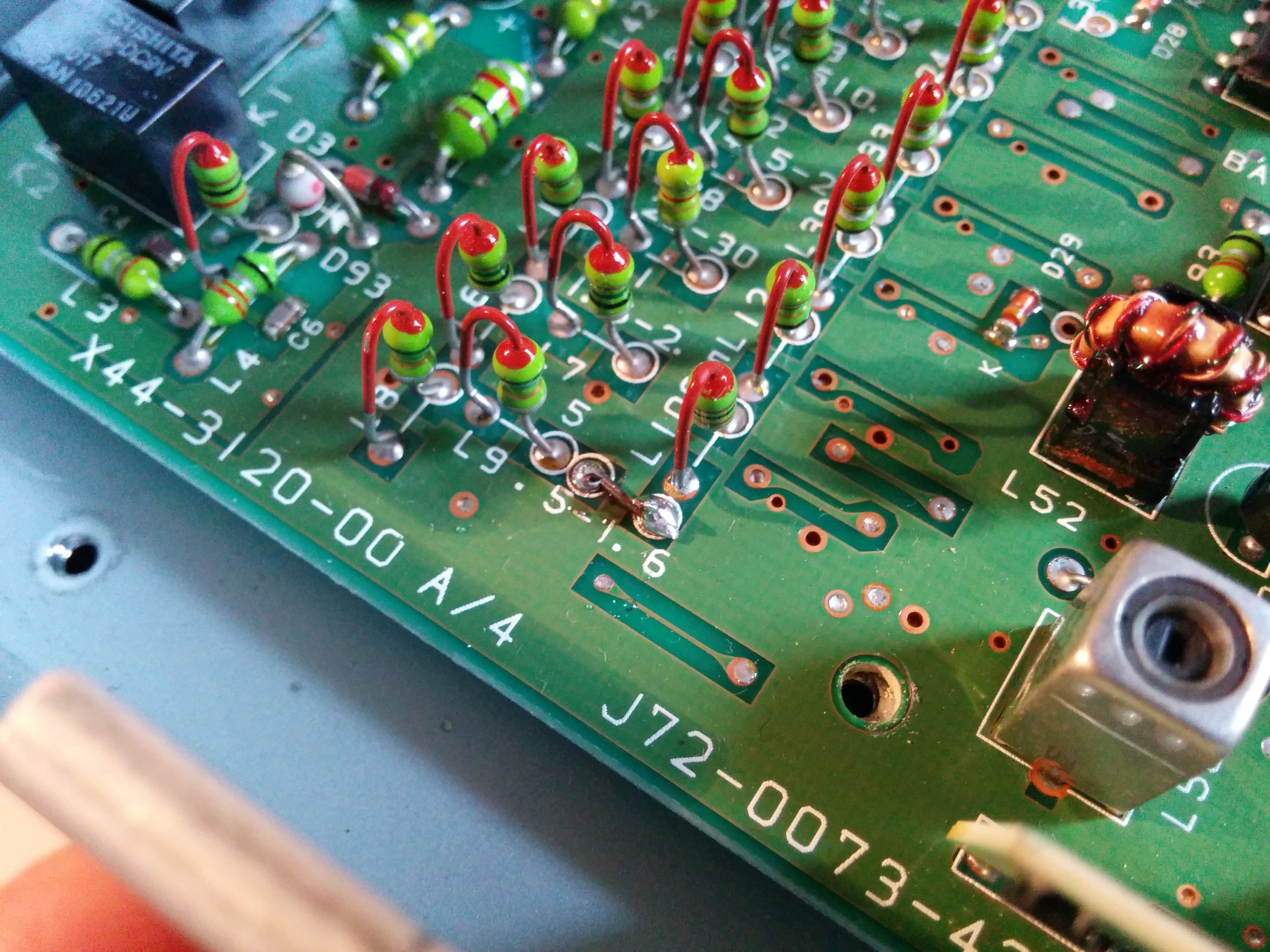

  • Amélioration sensibilité bandes basses

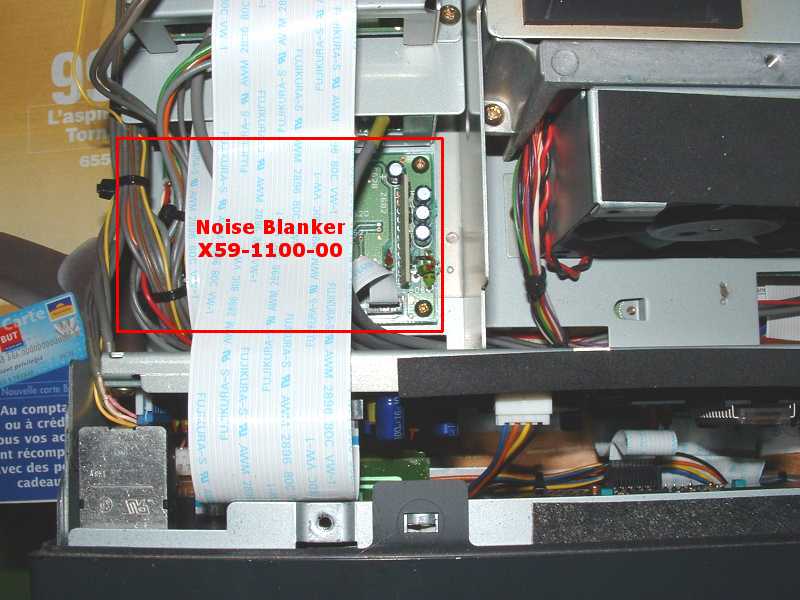

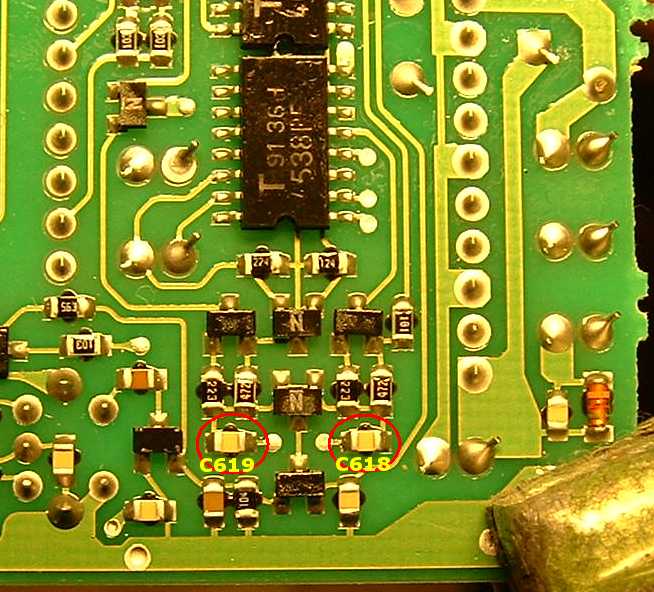

  • Modification du noise blanker

Dépannage

  • Pas de réception en CW/SSB mais OK en FM

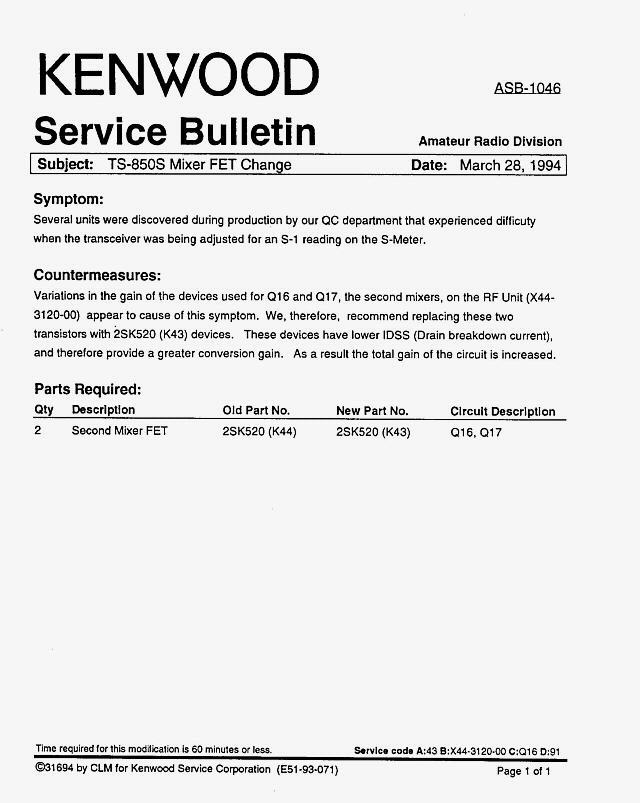

  • Remplacement du FET du mélangeur

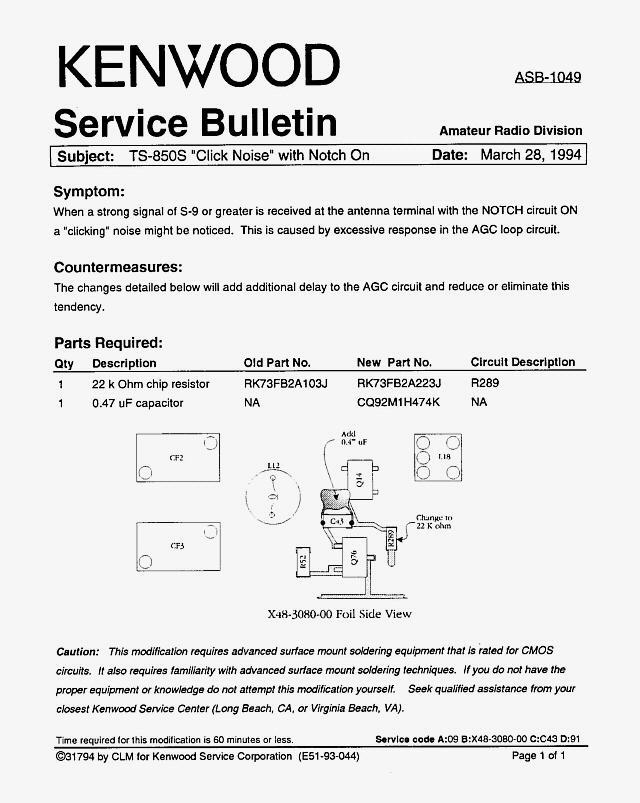

  • Bruit de click avec "NOTCH ON"
  • Pas ou peu de réception

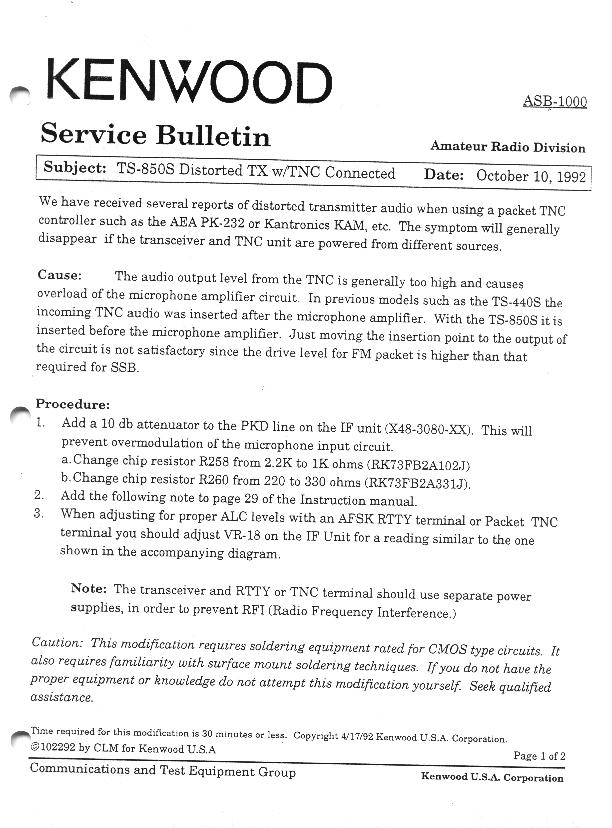

  • Modulation distordue avec TNC connecté
  • Réglage puissance émission

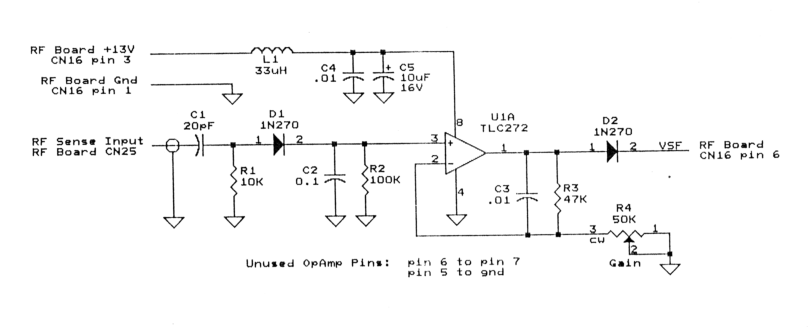

  • Problème d'ALC sur TS850 (problème d'ALC)
  • Remplacement de l'éclateur à gaz DSA301LA
  • Remplacement de la platine CARRIER par IW3AUT

Ajouts

  • Interface de télécommande
  • Amélioration de l'IMD avec transverter
  •  Ajout dun TCXO bon marché pour TS850

Liens vers des sites traitant du TS850

  • Bulletins Kenwood amateur service. Site FTP
  • "The TS850 repair page" dépannage du TS850
  • La page de DK9IP modifs et manuel technique TS850
  • La page de K0BX des tas d'infos et links
  • La page de EB5AGV des photos pour r‚parer le problème des capas qui fuient
  • La page de IW3AUT qui propose des platines de remplacement des cartes CARRIER et TCXO, etc ! Excellent !
  • RF SYSTEM qui vend des pièces de rechanges et notamment la platine CARRIER de IW3AUT

ENTREE ANTENNE SEPAREE pour le TS850S

Un des principaux inconvénients du TS850s est l'absence d'entrée séparée pour une antenne de réception. La première modification que j'ai faite est donc d'avoir réparé cet oubli. Comme le transceiver était ouvert, j'ai aussi modifié la sortie TRANSVERTER.

Enlevez les couvercles du dessus et du fond, le blindage de la platine RF, celui de la platine RF filter, le panneau arrière après avoir dessoudé la prise antenne SO239.

Percez 2 trous qui supporteront 2 prises CINCH étiquettées RX ANT, RX IN. Vous percerez ces trous environ 16mm sous la rangée supérieure de connecteurs (ACC1, ACC3, DSP) à l'arrière du TS850S.

Enlevez la petite platine située sur la partie supérieure de l'appareil sur laquelle la SO239 est soudée. Coupez la piste et soudez 2 petits câbles coaxiaux comme sur le figure 2. Les autres extrémités des câbles sont soudées sur les prises CINCH RX ANT et RX IN.

Le transceiver ayant le ventre en l'air, et si vous désirez ajouter une sortie bas niveau pour un TRANSVERTER, suivez les instructions ci-dessous.

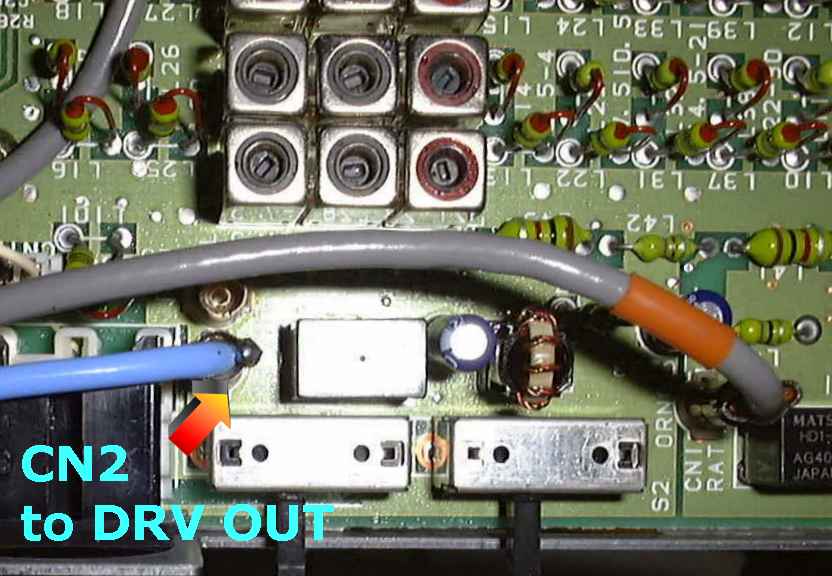

Sur le TS850 non modifié, la sortie transverter se fait sur la prise ANT et le niveau de sortie est réduit en envoyant du 8V sur la prise ACC. Imaginez ce qui arriverait si ce 8V venait à disparaître ? BOUM, plus de transverter !<:p>

La nouvelle sortie évite ce problème, car se faisant sur un connecteur distinct de la sortie HF. Percez 2 trous pour 2 nouvelles CINCH à la même hauteur que les 2 précédentes. Ces connecteurs seront étiquettés DRV OUT, PA IN. Retirez le petit coaxial connecté à CN2 sur la platine RF unit, dessoudez le connecteur qui sera réutilisé plus tard et soudez cette extrémité du câble sur la CINCH PA IN.

Soudez le petit connecteur récupéré au bout d'un petit câble et enfoncez le dans la prise CN2 de la platine RF unit. L'autre extrémité du câble sera soudée sur le CINCH DRV OUT.

Vérifiez TOUT. Les étiquettes sous les connecteurs CINCH sont-elles aux bons endroits ? Les câbles sont-ils à la bonne place ?

Réassemblez le tout dans l'ordre inverse du démontage, n'oubliez pas de ressouder le connecteur SO239.

Lorsque vous n'utiliserez pas les sorties sur CINCH, de petits boûts de câbles équipés de connecteurs mâles relieront les connecteurs RX ANT et RX IN, DRV OUT et PA IN respectivement.

Vous pouvez maintenant utiliser une antenne séparée pour la réception, intercaler un filtre de réception entre l'antenne et le récepteur et connecter un transverter sans risque de le voir partir en fumée par étourderie.

Le niveau de sortie émission varie de 10 à 14 dBm en fonction de la bande.

C'est tout !! PROCEDEZ à vos RISQUES et PERILS !!

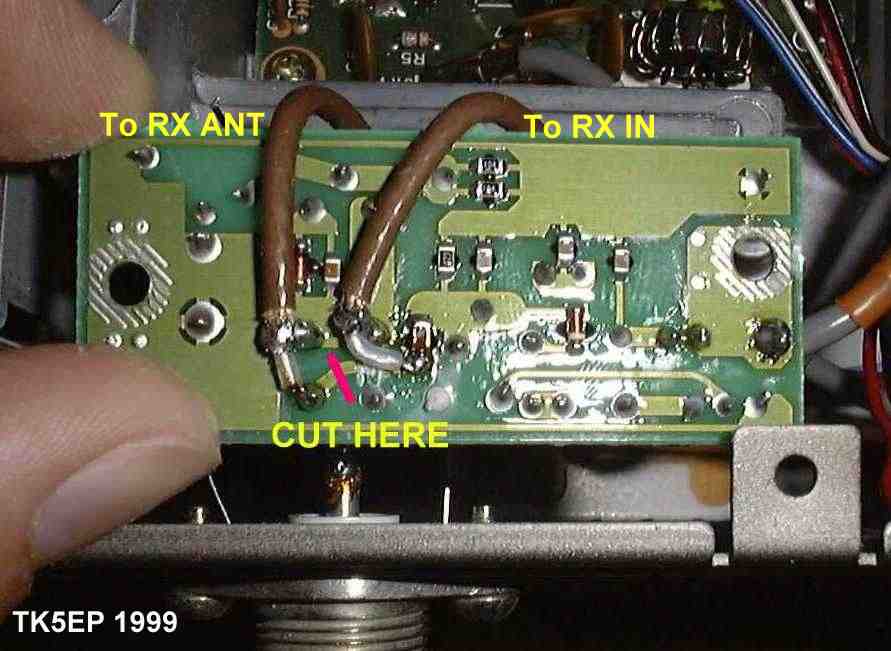

ts850 3small ts850 1small ts850 2small

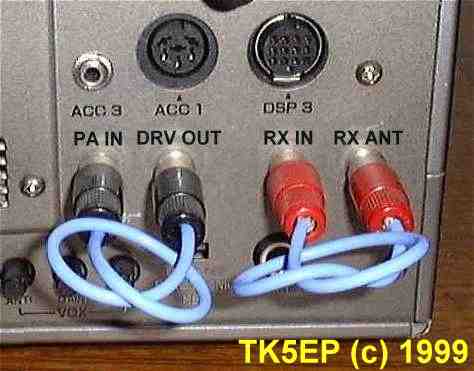

Fig 1
Les connecteurs CINCH (21Kb)
Fig 2
Platine de commutation antenne (62Kb)
Fig 3
Connexions sur RF unit (59Kb)

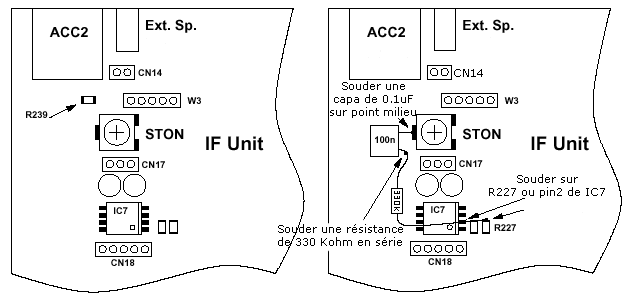

MODIFICATION du MONITOR EN CW sur LE TS850s

(par SM4OTI et du BCC Hanbook traduit par TK5EP)

Un autre défaut du TS850s réside dans l'impossibilité de modifier le niveau du monitor en CW par le potentiomètre MONI de la face avant. Le niveau est fixé par le pot. ajustable VR5 à l'intérieur de l'appareil. La différence de niveau consécutive à l'utilisation d'un casque ou d'un haut-parleur est parfois gênante. La modification suivante corrige ce défaut, le niveau en CW étant alors réglable comme en SSB par le pot. MONI de la face avant.

Démontez la platine IF-UNIT (vous aurez à souder sur le dessous de la platine). Prenez garde de repérer tous les câbles avant de les déconnecter !!!

Dessoudez R239 (330 kOhm, proche de VR5).

Soudez une nouvelle résistance de 330 kOhm et une capa de 0.1uF en série comme indiqué ci-dessous..

Ajustez VR5 (STON) au maximum de niveau BF.

cwmoniteur

Dessin extrait du BCC HANDBOOK

Vous devriez être en mesure de régler le niveau du MONITOR en CW à l'aide du pot. "MONI" de la face avant.

C'est TOUT !! Mais encore une fois, PROCEDEZ à vos RISQUES et PERILS !!

AMELIORATION de la SENSIBILITE dans la BANDE 0,5 à 1,6 Mhz.

(par KA3PGN traduit par TK5EP)

Cette modification améliore grandement la sensibilité en réception dans la bande radiodiffusion AM de 0,5 à 1,6 Mhz. Aucun effet indésirable n'a été constaté.

Cette modification n'est *PAS* compliquée et peut être réalisée en 15 minutes. Une seule précaution: vous ALLEZ SOUDER sur le circuit imprimé chargé de composants CMS !!!

Voici la procédure détaillée :

1) Enlevez les 11 vis qui tiennent le couvercle du dessus. Les 6 sur les côtés et les 5 sur le fond.

2) Enlevez le fond. Aucun câble n'y est connecté. Laissez le couvercle du dessus en place.

3) Localisez la platine RF BOARD, réf: X44-3120-00. Cette platine est celle qui supporte les filtres optionnels.

4) Localisez le blindage sur l'arrière de la platine RF BOARD. Il est fait en acier brillant. Retirer les 4 vis qui tiennent ce blindage.

5) Retirez ce blindage en prenant garde à tous les fils et câbles qui circulent sur la platine RF BOARD.

6) Repérez les circuits intégrés IC1 et IC2 à l'arrière gauche (la face avant vers vous).

Derrière ces circuits se trouve une rangée de selfs ajustables en boîtiers blindés au nombre de 9. A proximité, il y a une série de petites selfs vertes et rouges qui ressemblent à des résistances

7) Ces selfs composent les filtres passe-bande pour chaque bande, vous n'êtes concerné que par la bande 0,5 à 1,6 Mhz. Trouvez les selfs L8 et L9 à proximité de la sérigraphie ".5 - 1.6"

8) A proximité de cette sérigraphie il devrait y avoir 2 petites pistes à souder à ne PAS confondre avec 2 autres points à proximité d'une vis Phillips !!! Repérez bien ceux à proximité de L9 et qui sont proches l'une de l'autre.

9) Vous aurez à souder de l'AUTRE COTE du circuit imprimé !! Retirez les 9 vis Phillips qui tiennent la platine RF BOARD au chassis.

10) A l'arrière du poste, trouvez l'inverseur SW 1 situé en dessous de la vis de masse et qui possède 2 positions INT and EXT. Enlevez les 2 vis qui tiennent cet inverseur qui est soudé à la platine RF BOARD, sinon vous ne pourriez pas soulever la platine.

11)Débranchez suffisamment de câbles de la platine pour arriver à souder SOUS la platine. Il n'est pas nécessaire de la sortir, mais glissez la pour dégager l'inverseur SW1 et maintenez la soulevée à l'aide d'un morceau de bois par exemple.

12) Repérez les 2 mêmes points de soudure sur le dessous de la platine. Il devrait y avoir un peu de soudure sur ces 2 points.

13) Préparez un petit pont de fil que vous souderez entre ces 2 points sur le dessus du circuit. Aidez vous de petites pinces pour insérer ce pont et soudez le sur la partie inférieure. Soyez prudent et ne mettez que la quantité de soudure nécessaire en prenant garde de ne pas chauffer les composants avoisinants ou provoquer de court-circuits.

14) Voilà, c'est fini ! Remontez le tout en sens inverse en prenant garde de ne pas oublier de reconnecter tous les câbles

Note du 12/07/14 . Il est posible de simplifier cette modification; comme l'a fait IS0KYB. Le pont est soudé côté composant et il est alors inutile de démonter la platine. Voir la photo.

.

REGLAGE PUISSANCE EMISSION TS-850

La résistance ajustable VR7 sur la platine RF Board (partie inférieure du poste) permet de régler la puissance d'émission de l'émetteur. 125 watts en CW semble être une puissance raisonnable. Ne dépasser cependant pas 100 watts en SSB (réglable par PWR ou MIC en face avant), sinon la distorsion augmentera et élargira votre signal en émission.

MODIFICATION pour la manipulation CW

(par N7EX traduit par TK5EP)

Un des inconvénients du TS-850 comme "machine à contest" en CW est l'impossibilité d'utiliser un manipulateur externe en même temps que le manipulateur électronique interne. Vous ne pouvez donc pas utiliser votre programme contest sur votre ordinateur et manipuler de temps en temps à l'aide du manip interne. Cette modification permet donc cette utilisisation indispensable en contest.

Nous utiliserons les connecteurs CINCH DSP1 et DSP2 situés à l'arrière du poste pour connecter le manipulateur externe, si vous n'utilisez pas le module DSP externe bien sûr ! Sinon, vous ajouterez un connecteur raccordé à un câble qui sortira à l'arrière du poste.

Cette modification prend 30 minutes environ et nécessite un certain degrè de précision en matière de soudure, pas question d'utiliser un fer de 150W et de la soudure de 15/100 !!

1) Tournez le poste à l'envers tête en bas, et l'arrière vers vous.

2) Enlevez le fond.

3) Dans cette position la platine IF BOARD est à votre gauche.

4) Retirez toutes les vis fixant la platine IF au châssis. (Mettez les de côté dans un petit récipient).

5) Débranchez suffisamment de câbles de la platine pour arriver à souder SOUS la platine.

6) Sur la partie inférieure de la platine sous l'inverseur S1, vous trouverez 6 points de soudure disposés en 2 rangées de 3 points.

7) Le point central le plus proche de S1 devrait être la masse, soudez la tresse d'un câble blindé d'environ 25cm en prenant soin de le redresser de manière à ne pas créer de court-circuit avec d'autres éléments.

8) Le point milieu de S1 de la rangée suivante de 3 points de soudure est la ligne de manipulation. Soudez-y le brin central de votre câble blindé.

9) Amenez l'autre extrémité du câble à travers le chassis à proximité des prises DSP.

10) Vérifiez bien vos connexions et reconnectez les câbles débranchés au point 5 et rémontez le circuit imprimé. Remontez le fond.

11) Retournez le poste et enlevez le couvercle.

12) Repérez la platine entrée DSP qui supporte les 3 fiches CINCH à l'arrière du poste. Les 2 fiches DSP sont celles de droite lorsque l'arrière du poste vous fait face. Il y a 2 prises sur ce circuit imprimé, une de 2 pins et l'autre de 4 pins. Retirez celle de 4 pins et procurez vous une fiche similaire.

Soudez la tresse de votre câble sur la pin 2 (comptée en partant du centre du poste) et l'âme sur la pin 1. Si vous souhaitez une deuxième entrée CW, faites un pont entre les pins 1 et 3.

13) Refermez le poste et commutez S1 sur INT. Vous devriez maintenant pouvoir manipuler à l'aide du manipulateur électronique interne (via la fiche JACK manip d'origine) et/ou via la (les) fiche(s) CINCH DSP sans avoir à basculer l'inverseur S1.

MODIFICATION manipulation haute vitesse pour le METEOR SCATTER

par DK9ZY, trouvée sur le site de PE1OGF, traduit par TK5EP)

Sur la platine IF-Unit, (X48-3080-00): Changez C202, de 2.2 uF en 1 uF/50V tantale. C202 doit être commutable pour assurer un fonctionnement normal en full break-in en HF.

Sur la platine RF-Unit, (X44-3120-00): Changez C248, de 0.1 uF en 0.033 uF. Changez C249, de 0.047 uF en 0.015 uF.

Cette modification autorise la manipulation CW jusqu'à 1200 lpm.

Pas de réception en CW/SSB mais OK en FM

Ce problème m'est arrivé sur mon propre TS850s. Il n'y avait plus de réception en CW/SSB mais normale en FM. Dans mon cas, le responsable était le transistor Q15 sur la platine IF-UNIT. J'ai remplacé ce 3SK131, introuvable en France, par un BF998. ATTENTION, le brochage n'est pas le même, il faut monter le BF998 à l'envers sur le circuit imprimé, ce qui ne pose pas de problème avec les composants CMS. (merci à DL2NBU et KA5IPF)

3Sk131BF998

Brochages (vue de dessus)

Fiche technique du BF998

Manque de sensibilité en réception

J'ai eu ce problème sur un de mes TS850S. La réception semblait normale, mais comparée à celle de mon autre TS850S, il manquait 15dB de sensibilité sur toutes les bandes.

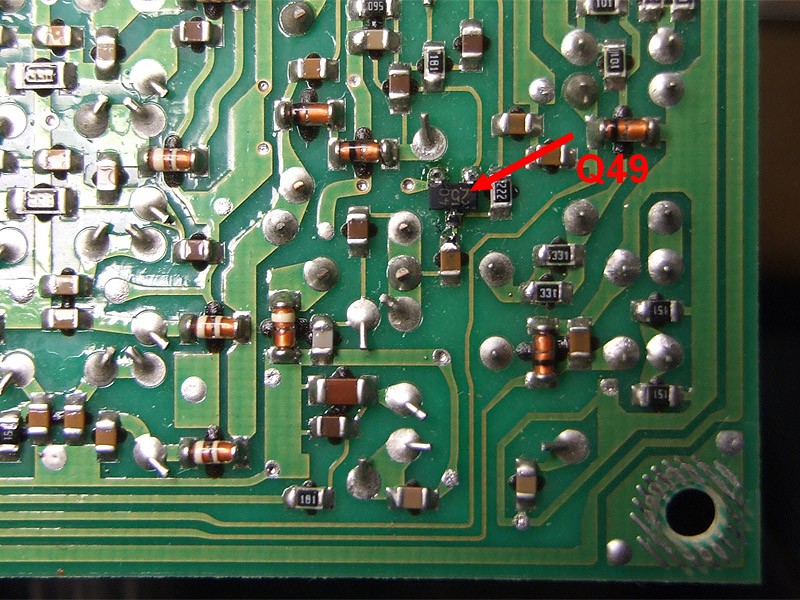

Le problème provenait du transistor Q49 sur la platine RF qui était en court-circuit et provoquait le mise à la masse permanente d'une partie du signal. Ce problème semble courant sur bon nombre de TS850S !

Il suffit donc de remplacer Q49 qui est un DTC124EK et tout redevient normal.

Q49 small

Un autre problème connu et pour lequel KENWOOD a sorti un "service bulletin" est la diode D31 sur la platine RF. Ouvrir le bulletin KENWOOD

Atténuation pour l'enregistreur audio DRU-2.

(par K6LL, traduit par TK5EP)

Cette modification permet d'équilibrer les niveaux BF en émission entre le DRU2 et le micro.

1) Retirez la petite trappe sur le dessus du poste.

2) Trouvez le connecteur CN505 qui a 5 pins à proximité des interrupteurs DIP. Le fil blanc sur la pin la plus à gauche transporte la BF audio du DRU2.

3) Coupez ce fil et insérez un mini potentiomètre de 100 KOhm shunté par un condensateur de 220 pF.

4) Réglez le niveau de sortie du DRU2 de manière à ce que le niveau soit identique à celui du micro.

Amélioration de l'IMD sur la sortie transverter

(par Dave WA3U, trouvée sur la page de PE1OGF, traduit par TK5EP)

Ce circuit ALC a été conçu par WA3U et décrit dans "Cheesebits" d'août 1996.

Ce circuit prélève une petite partie de la HF de la sortie transverter grâce à C1. Cette tension est redressée par D1 et C2. U1 amplifie cette tension continue avec un gain réglé par R4. D2 est utilisée pour isoler la sortie de U1 afin qu'elle puisse être connectée en parallèle avec le circuit existant. Aucune commutation n'est nécessaire lors du passage de HF en transverter.

Ce circuit peut être construit sur une petite platine et montée à l'intérieur du poste entre les platines RF et IF. Un petit bout de câble coaxial RG-174 est soudé en dessous du connecteur CN25 de la platine RF pour prélever le signal.

La connexion à CN16 est faite au niveau du connecteur.

Le réglage correct de R4 est fait en émettant sur 28 Mhz FM dans une charge fictive, la sortie transverter étant déconnectée. Ajustez le niveau de la porteuse (bouton CAR en face avant) jusqu'à mi-échelle en position ALC. Validez ensuite la sortie transverter et ajustez R4 pour une même valeur d'ALC en émission. Ne modifiez PAS le niveau de porteuse (CAR) entre ces deux mesures.

Note : PE1OGF a dû changer la valeur de C2 de 100nf en 10pf !!!! Si votre ALC est trop lente, changez C2 de 100nf en 10pf.

alc3

Menu caché.

Un menu caché est accessible en appuyant simultanément sur les touches SCAN et TX-M.CH à l'allumage du TS850.

Le choix des menus se fait par le rotacteur M.CH et les valeurs se modifient à l'aide des touches DOWN et UP.

Menu 00: Affiche la valeur checksum de la ROM

Menu 01: ON/OFF changement de filtres entre émission et réception

Menu 02: ON/OFF forced AT power down ?

Menu 03: ON/OFF AT mode non-stop ?

Menu 04: ON/OFF mémorisation des MODE et FILTRES lors changement de bande

Menu 05: ON/OFF un message de bienvenue en CW est émis à l'allumage. (une seule fois)

Menu 06: ON/OFF affichade complet du LCD à l'allumage

Menu 07: ON/OFF DDS subtone ?

Menu 08: Pas de description - defaut à OFF

Modification du noise blanker du TS850

Le noise blanker du TS850 n'est pas très efficace. Une comparaison avec le circuit du TS940, qui lui possède un noise blanker très efficace, montre que les schémas sont quasiment identiques, mis à part la sortie du détecteur d'implusions.

Il y a 2 capacités qui ne sont pas présentes dans le circuit du TS940. La modification suivante consiste donc à supprimer ces 2 condensateurs de 10nF sur la platine NB.

ts850nb1 1

La platine NB porte la référence X59-1100-00 et est située sur la partie supérieure du transceiver, à gauche du ventilateur du PA.

Démonter le capot supérieur et déconnecter le haut-parleur.

Retirez les 4 vis et les 3 connecteurs afin de pouvoir sortir la platine NB.

La photo à gauche vous permettra de situer la platine NB. (cliquez dessus pour agrandir)

ts850nb2 2

Remplacement de l'éclateur à gaz

Afin de protéger le TS850 des charges statiques qui pourraient s'accumuler au niveau de l'antenne, Kenwood a installé un éclateur à gaz DSA301LA.
Ce composant se présente sous la forme d'une ampoule en verre et est installé sur une petite platine directement après la prise SO239 antenne.
Cette ampoule perd de son efficacité au cours du temps et des décharges qu'elle a eu à traiter. Si elle présente des traces blanches à l'intérieur de l'enveloppe, il est grand temps de la changer.
J'ai remplacé les miennes par un modèle différent, en céramique qui ne devrait pas fuir... La référence de fabricant BOURNS est 2049-13. D'autres références chez d'autres constructeurs devraient convenir.
Celle-ci est disponible chez Farnell au prix de .... 0,39 € HT ! A comparer avec les 10-15 € que réclament certains "OMs" qui proposent le même type de remplacement... ( Il n'y a pas de petits bénéfices ! )
La fiche technique est disponible ici.

Interface rotor K3NG universelle

Détails
Mis à jour : 18 janvier 2019
Affichages : 13864

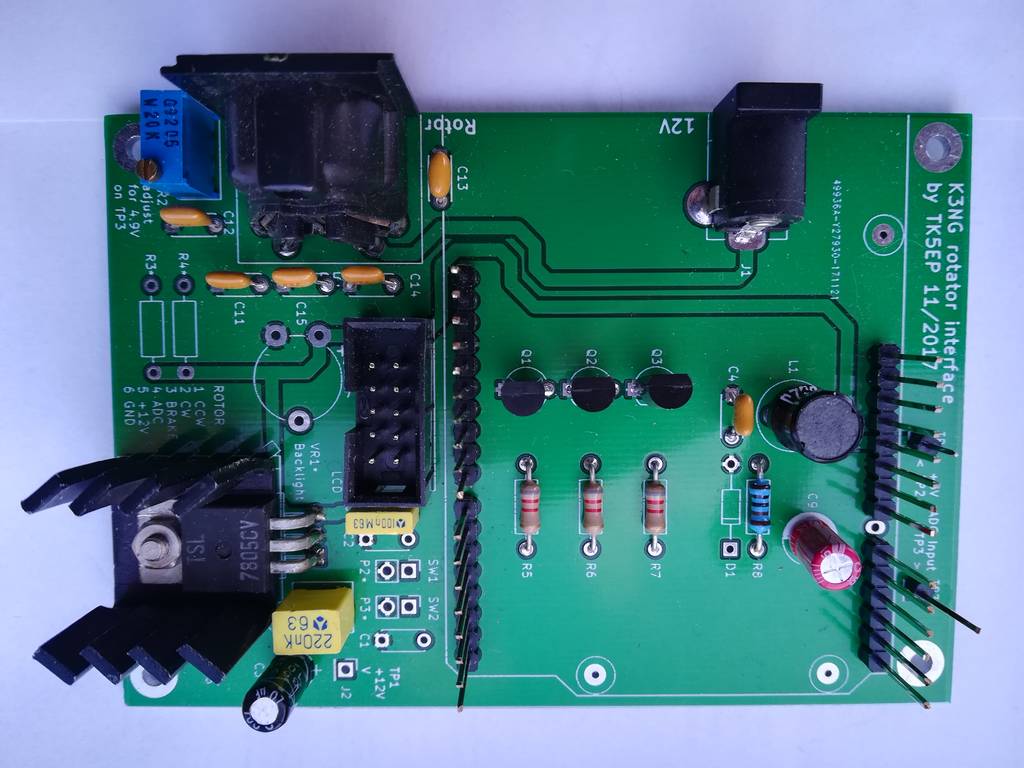

Description d'une platine "universelle" aussi appelée "shield" permettant l'utilisation d'un Arduino UNO avec le logiciel rotor de K3NG. Seule la fonction AZIMUT est supportée.
Cette platine a été conçue de manière à permettre l'utilisation du logiciel soit avec un afficheur LCD ou une carte réseau pour fonctionnement à distance via IP, et d'un rotor doté d'une résistance variable. (HAM II et HAM IV en ce qui me concerne)

K3NG pcb nakedLa platine comporte :
- un régulateur 5V/1A
- un connecteur pour enfichage d'un Arduino UNO seul ou avec un shield réseau
- un connecteur HE10 mâle pour câble en nappe pour le raccordement d'un afficheur LCD
- un connecteur DIN 5 broches femelle pour raccordement d'un rotor
- 2 connecteurs pour boutons-poussoirs "Sens horaire" et "Sens anti-horaire"
- une résistance ajustable multi-tours VR2 pour la calibration de l'azimuth
- une résistance ajustable VR1 de réglage contraste de l'afficheur LCD
- 3 transistors pour les commandes CW, CCW, et BRAKE du rotor (sorties à collecteurs ouverts)

Je dispose encore de quelques circuits imprimés que je peux céder. Me contacter...

Lire la suite...

Calculateur d'harmoniques.

Détails
Mis à jour : 2 janvier 2019
Affichages : 9803

Entrez la fréquence la plus basse en MHz pour laquelle vous voulez calculer les fréquences harmoniques.

Le calculateur vous retournera les fréquences, les longueurs (en m) d'ondes théoriques (WL) ainsi que les longueurs mécaniques pour l'onde entière (ML), demie-onde (ML/2) et quart d'onde (ML/4) pour la fondamentale et les harmoniques.
Le facteur de raccourcissement utilisé ici est k=0.95

  F1 H2 H3 H4 H5 H6 H7 H8 H9 H10
MHz
WL (m)
ML (m)
ML/2 (m)
ML/4 (m)



  1. Modifications du PRM8030
  2. Arduino - Station météo autonome
  3. Base de temps au Rubidium
  4. Arduino - mesure de poids avec HX711

Sous-catégories

Appareils de mesure Nombre d'articles :  6

Antennes Nombre d'articles :  8

TS850 Nombre d'articles :  4

TS590 Nombre d'articles :  3

Arduino Nombre d'articles :  11

Kicad Nombre d'articles :  1

Cartes Nombre d'articles :  2

Page 2 sur 6

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
FaLang translation system by Faboba
