Symptôme :
Après quelques années de fonctionnement, le TS850 présente parfois des instabilités dans la puissance de sortie du TX. Elle peut varier pour diminuer aux bouts de quelques minutes, puis remonter ou rester faible.
Analyse :
Il y a plusieurs causes possibles à ce phénomène, nous ne traiterons ici que de la cause liée à l' ALC du fait d'une instabilité de la tension d'ALC. Les autres causes possibles seront traitées ailleurs sur ce site.
La platine RF-UNIT est divisée en plusieurs platines, une d'elle la X44-3120-00 (B/4) est plus petite que la platine principale RF UNIT et supporte la fonction ALC qui est câblée sur une petite platine verticale référencée X59-1100-00. Cette platine génère la tension d'ALC de -6,1V à partir du +12,5V. Cette fonction est remplie par un multivibrateur astable utilisant 3 transistors, et un redresseur double alternance à l'aide de 2 diodes. Deux capacités C626 et C628 filtrent la tension d'ALC, la diode Zener D605 limite la tension de sortie à -6,1V.
Si vous avez un minimum de connaissances techniques et de soin, vous pourrez dépanner vous-même cette platine.
Dépannage :
Commencez par mesurer cette tension d'ALC qui doit être proche de -6,1V sur la pin 1. Elle devrait être stable dans le temps et en utilisation du TX. Si ce n'est pas le cas, il est temps de sortir le fer à souder !
Commencer par remplacer les résistances R2 et R3 de 22kOhms par des 18 kOhms. Bien souvent cette modification suffit, notamment lorsque le transceiver est branché sur une alimentation de faible tension (12V). Sinon, tous les autres composants peuvent tomber en panne, mais l'expérience montre que le plus souvent, ce sont les transistors, les diodes et les capas qui flanchent. Ces capas ne se trouvent pas sur la platine ALC elle-même mais sur la platine principale. Même si vous constatez qu'elles ne sont pas (encore) en cause, changez les car elles finissent par fuir et lâcher ...

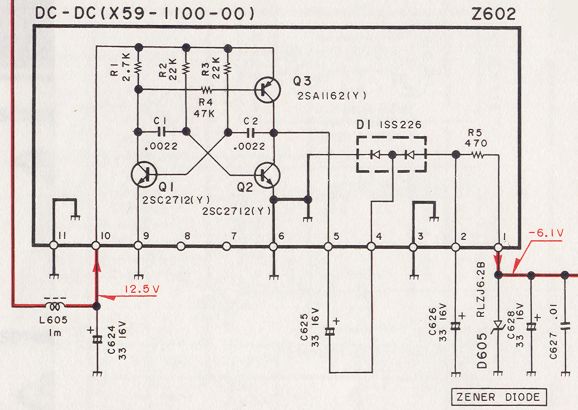

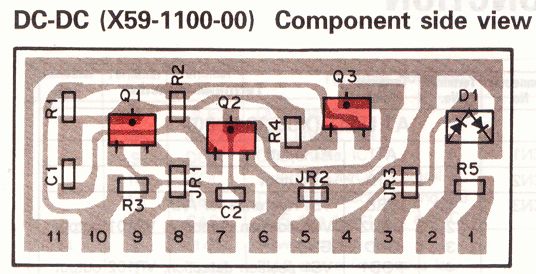

Ci-dessus, le schéma de la platine DC-DC et l'implantation des composants (cliquez dessus pour les agrandir). A noter que les condensateurs C626 et C628 sont représentés à l'envers sur le schéma, mais correctement montés sur le circuit !
- Détails
- Clics : 19270
A venir, mes retours d'expérience sur le VNWA de DG8SAQ
A noter que les résultats varient en fonction du PC, alors que la carte son utilisée est celle du VNA et pas celle du PC !
Pour obtenir les meilleurs résultats, il faut utiliser un SWEEP de 300 points et 100 ms/mesure.
- Détails
- Clics : 25910
Mise à jour au 27 janvier 2023.
La nouvelle version est bien plus complète et aboutie. Un EXE est disponible
Durant mon projet de construction d'une station télécommandable, j'ai été rapidement confronté aux problèmes de la limitation des possibilités de télécommande du TS590s. Le premier gros problème a été celui du changement de fréquence. Mon logiciel de carnet de trafic, à savoir LOGGER32, offre pas mal de solutions avec l'utilisation des macros et de la roulette de la souris qui permet de changer la fréquence du VFO, mais l'utilisation au quotidien et durant les contests est assez frustrante...
Les logiciels ARCP et ARHP de Kenwood offrent une solution gratuite et complète, mais nécessitent qu'un ordinateur soit allumé en permanence du côté de la station distante, chose que je voulais éviter. Par ailleurs, l'utilisation au quotidien est assez frustrante et l'interface avec les logiciels de contests ou carnet de trafic n'est pas possible.
Sur Twitter, j'avais vu que certains avaient utilisé un contrôleur DJ pour piloter des SDR ou en lien avec Wintest. J'ai donc commencé à réfléchir à une solution pour le TS590s.
- Détails
- Clics : 16729
J'ai eu à utiliser des antennes directives A3 et A4s de chez Cushcraft et irrémédiablement, un jour ou l'autre des problèmes apparaissent...

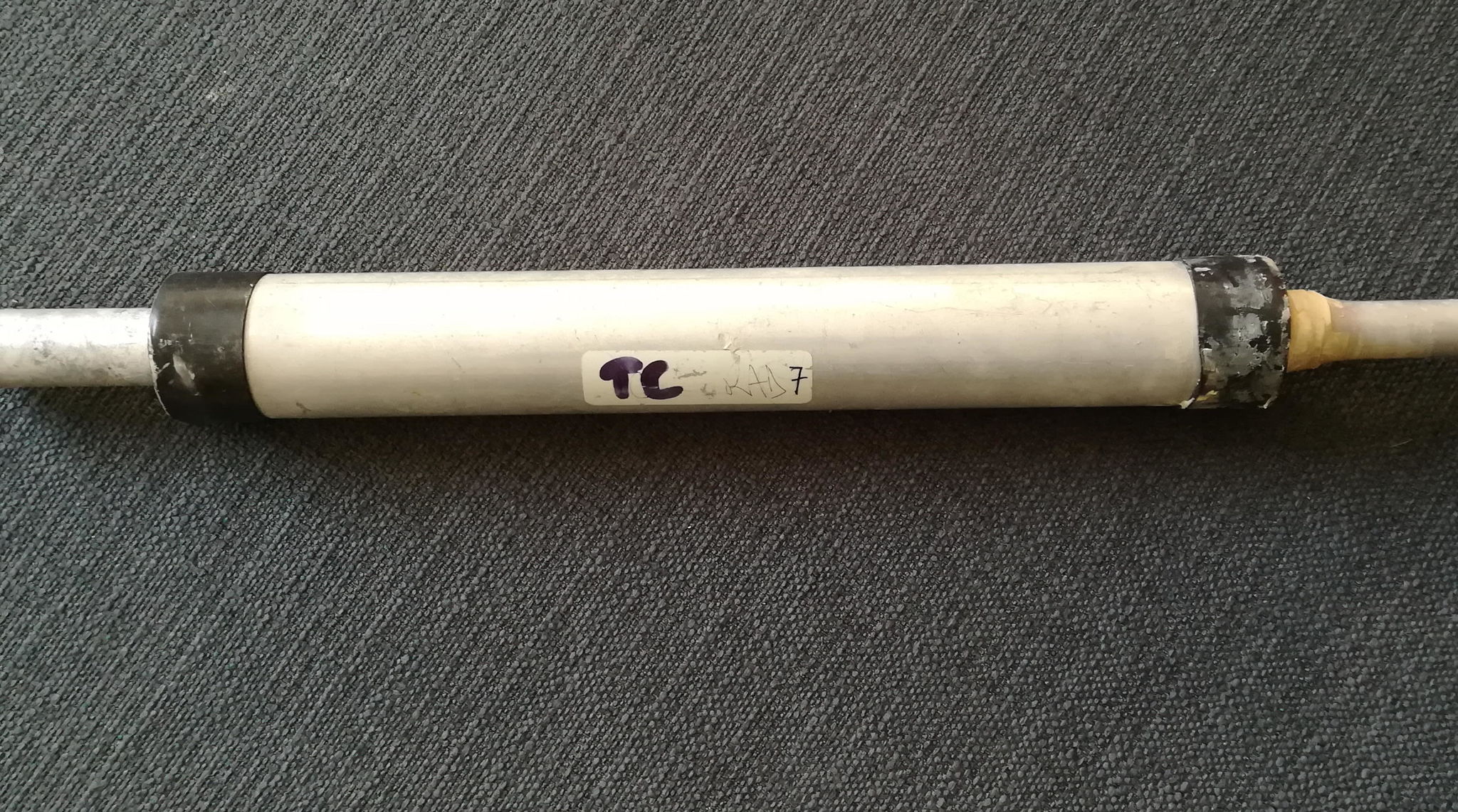

Voici mon retour d'expérience sur la réparation des trappes des antennes Cushcraft.
Les informations données concernent des Yagis tri bandes mais s'appliquent à d'autres types de verticales et directives.
- Détails
- Clics : 38093

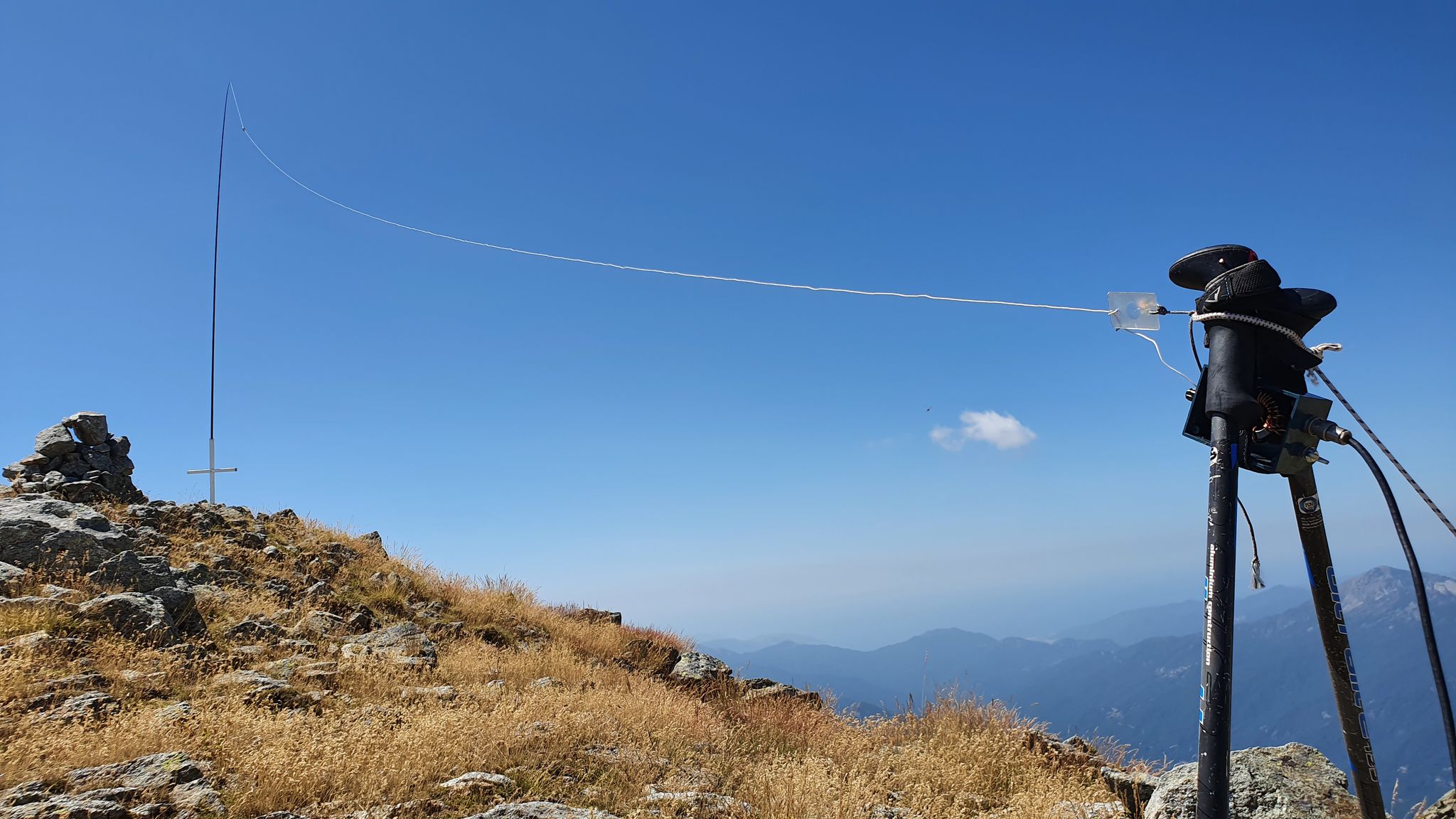

Pour mes activités SOTA, j'ai récemment acquis un transceiver QRP SW-3B, qui comme son nom l'indique permet de trafiquer sur 3 bandes : 40/30/20 m.
Il me fallait donc une antenne qui permette d'utiliser ces 3 bandes en trafic portable SOTA.
Ayant déjà une bonne expérience avec les antennes demie-onde, j'ai décidé d'en réaliser une version pour les 3 bandes 40/30/20m.
Les avantages de la demie-onde alimentée à son extrémité (EFHW en anglais) sont :
- construction simple
- multibandes
- nécessite un seul support, peut être installée en ligne, V inversé, zig-zag.
- alimentation à son extrémité, peut être raccordée à la station SANS coaxial.
- la partie la plus rayonnante se trouve au centre de l'antenne.
Tous ces avantages ne sont pas négligeables en portable et en font donc une antenne idéale pour le SOTA par exemple.
- Détails
- Clics : 9147
 |

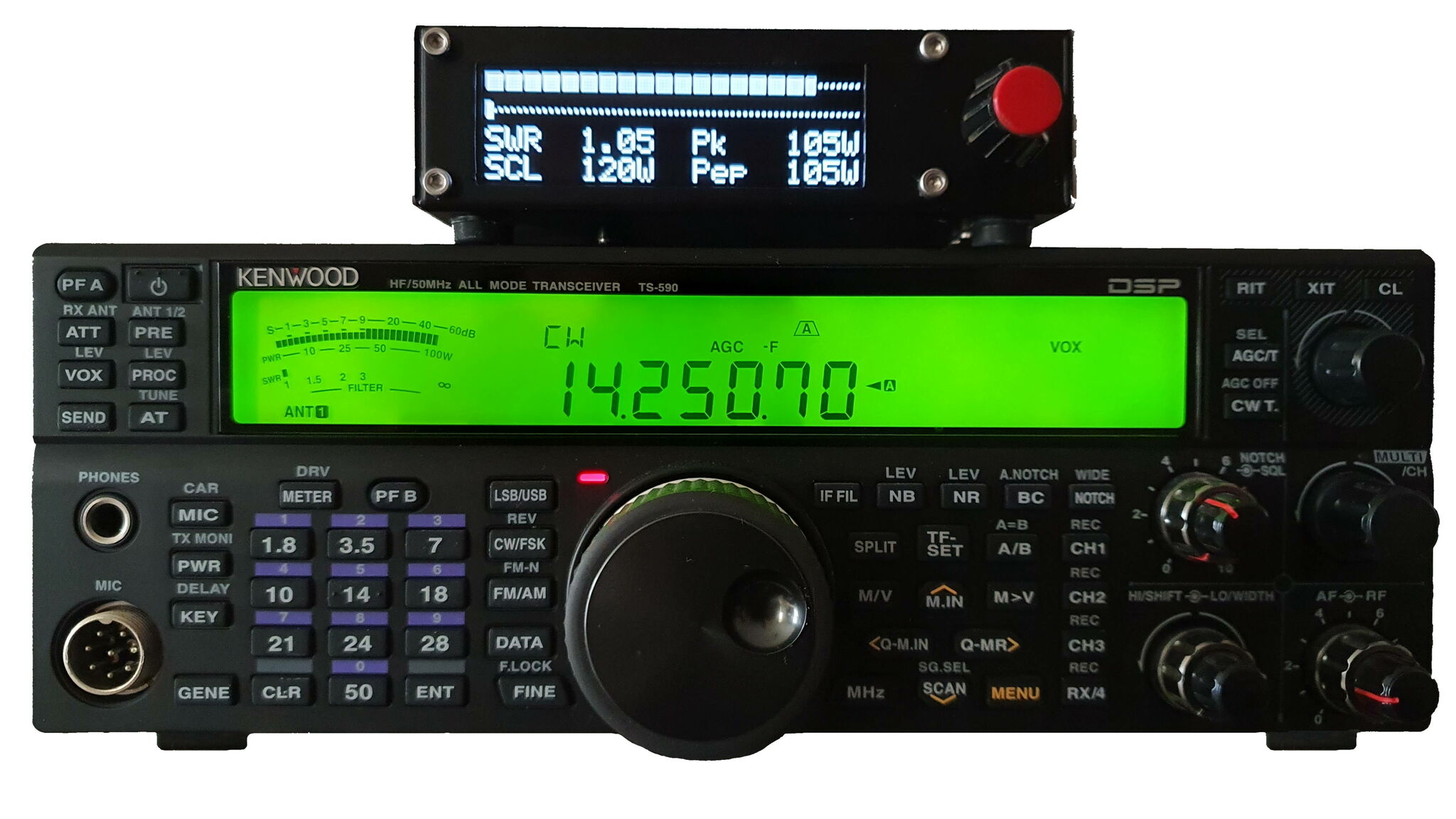

Souhaitant remplacer mon bon vieux Watt-mètre BIRD 43, j'ai prospecté un peu sur Internet et j'ai trouvé la description d'une réalisation open source d'un Watt-mètre numérique qui correspondait parfaitement à mon besoin. Il s'agit d'un fork de la version de TF3LJ, mise au point par PD0LEW. Une nouvelle version matérielle à été par la suite développée par WA2T. J'ai choisi la version avec un afficheur OLED, mais il existe des versions avec des afficheurs TFT tactiles. |
- Détails
- Clics : 4485
 |
Principe KISS (Keep It Simply Stupid) pour la réalisation et paramétrage de ce manipulateur Winkeyer à l'aide d'un Arduino Nano et le logiciel Keyer de K3NG. |
- Détails
- Clics : 3623
 |
La carte QRA locator n'utilise désormais plus aucune fonction de l'API, ni aucune carte de Google. Désormais, c'est l'API Leaflet et des fonds de carte libres qui sont utilisés. De nouvelles fonctionnalités ont été ajoutées, comme : - la recherche par QRA locator sur 6 ou 8 caractères. - la recherche par adresse, localisation. - un outil de mesure de distance et azimut. |
- Détails
- Clics : 337
 |
Quelques notes personnelles prises lors de mes premières expériences avec les modules ASTRA de Rocketcontroller.com. Ces modules qui se fixent sur un rail DIN dans un tableau électrique embarque le système Tasmota et permettent de commander 4 relais. Le modèle dont il est question est celui-ci. |
Première configuration
Par défaut, l'adresse IP de ces modules est 192.168.4.1 et le SSID est du genre tasmota-2320EC-0236. Ce numéro est unique à chaque module.
Il faut se connecter à l'AP (Access Point) du module. Pour ce faire, j'ai utilisé mon téléphone portable.
En recherchant les réseaux WiFi, on doit trouver un point d'accès avec un nom similaire à tasmota-2320EC-0236.
S'y connecter à ce réseau WiFi à l'aide du téléphone. Normalement on devrait être redirigé vers une page d'accueil.
Il faut donc ouvrir le navigateur à l'adresse 192.168.4.1.
- On peut aussi procéder à une RAZ générale de la manière suivante :
Couper complètement l'alimentation de l'appareil pendant 30 secondes. - Mettez l'appareil sous tension et hors tension six fois avec des intervalles inférieurs à 10 secondes et laissez-le sous tension après la septième fois.
La récupération du dispositif par cycle d'alimentation rapide doit s'activer et le dispositif doit être réinitialisé aux valeurs par défaut du micrologiciel.
Cette RAZ peut arriver malencontreusement ! Ca m'est arrivé lors d'une mise en service, j'avais mal vissé le fil +12V ce qui a provoqué plusieurs coupures successives.
Je me suis retrouvé avec le module complètement inopérant!
On arrive alors sur la page d'accueil qu'il faut renseigner avec le SSID et mot de passe de votre réseau WiFi.
Le module reboote et se connecte au réseau WiFi configuré. Son adresse est attribuée par DHCP et il faut donc la trouver pour se connecter au module.
Pour cela, on utilise soit un scanner d'adresse IP, soit on se connecter à son routeur.
Une fois connecté à cette adresse, on peut tout configurer.
Les 2 modules reçus n'avaient pas la même configuration.
Connecter un capteur de température :
Pour connecter un capteur de température sur par exemple le port IO13 du connecteur d'extension afin de mesurer la température.
Les règles
Tasmota a une capacité de 3 règles (rules)
Mais chaque rule peut avoir plusieurs commandes délimitées par ON ..... ENDON
Une règle permet de déclencher une action à partir d'un évènement. La syntaxe est du genre :ON évènement DO action ENDON
La configuration des règles peut se faire via la console :
Afficher la règle et vérifier si elle n'est pas déjà utilisée : rule[X]
Effacer une règle:rule[X] "
Activer une règle:rule[X] 1
Désactiver une règle:rule[X] 0
Pour créer par exemple la règle nr 1 qui lorsque la température d'un capteur DS8B20 dépasse 25°C active ou coupe le relais 4.
La règle nr2 désactive le relais 4 quand la température redescend sous 23°Crule1 ON DS18B20#Temperature>25 DO POWER4 ON ENDONrule2 ON DS18B20#Temperature<23 DO POWER4 OFF ENDON
Dans le cas ci-dessus, chaque fois qu'une mesure du capteur DS18B20 est effectuée, un message MQTT est envoyé.
On peut améliorer cela en passant par une variable. Seuls les changements de température déclencheront un message MQTT:
rule1 ON DS18B20#Temperature != %var1% DO BACKLOG var1 %value%; publish tele/tasmota_21A254/temp %value%; ENDONrule2 ON var1#state DO if (var1>25) POWER4 on; ENDIF ENDONrule3 ON var1#state DO if (var1<23) POWER4 off; ENDIF ENDON
Ou le tout dans une seule rule pour économiser les règles (3 max):
rule1 ON DS18B20#Temperature != %var1% DO BACKLOG var1 %value%; publish tele/tasmota_21A254/temp %value%; ENDON
ON var1#state DO if (var1>25) POWER4 1; ENDIF; ENDON
ON var1#state DO if (var1<23) POWER4 0; ENDIF ENDON
https://tasmota.github.io/docs/Commands/#rules
Renommer un bouton de l'interface Web
Webbutton1 ChargeurWebbutton4 Extracteur
Utilisation de la commande PING
Pour surveiller un équipement et le redémarrer s'il ne répond pas.
On le ping 4 fois de suite (ping4) toutes les 3 min (Time#Minute|3). Si l'équipement ne répond pas, on coupe le relais 2 (POWER2 0) pendant 10s (DELAY 100) et on le rallume (POWER2 1).
rule1ON Time#Minute|3 DO Ping4 10.44.5.105 ENDONON Ping#10.44.5.105#Success==0 DO backlog; POWER2 0; DELAY 100; POWER2 1 ENDON
Les Timers
Il y a 16 timers possibles.
Sur le Timer1, pour activer le relais1 tous les jours à 18:40Timer1 {"Enable":1,"Mode":0,"Time":"18:40","Window":0,"Days":"1111111","Repeat":1,"Output":1,"Action":1}
Sur le Timer2, pour couper le relais1 tous les jours à 19:00Timer1 {"Enable":1,"Mode":0,"Time":"19:00","Window":0,"Days":"1111111","Repeat":1,"Output":1,"Action":0}
- Détails
- Clics : 1826
 |
Ayant acquis une certaine expérience lors de la réalisation de mon projet de station météo décrite dans l'article Station météo APRS LoRa, et ayant quelques modules LoRa RFM95W, j'ai décidé de faire un test de faisabilité pour une mini station météo très faible consommation. Les premiers résultats étant très encourageants, j'ai poursuivi mon projet jusqu'à obtenir un projet mature. |
- Détails
- Clics : 14708
Ba
sée sur une idée reçue de Ron VK6KDD, voici la description d'un TCXO bon marché pour votre TS850. Cette modification améliorera sensiblement la stabilité de votre station dans la limite de +/- 4 Hz. Elle peut aussi être appliquée à tout autre équipement utilisant un quartz de référence.
Pour environ 12 €, vous pouvez vous procurer un stabilisateur de température de précision pour quartz chez Kuhne Electronics de DB6NT. Ce stabilisateur régule la température à environ 40,8°C avec une précision de 0,1 °C. Le circuit assemblé construit sur un substrat céramique AL2O3, sera monté contre le quartz à l'aide d'une gaine thermo-rétractable. L'ensemble permettra une très haute stabilité pour une température ambiante de -5°C à +40° C.
