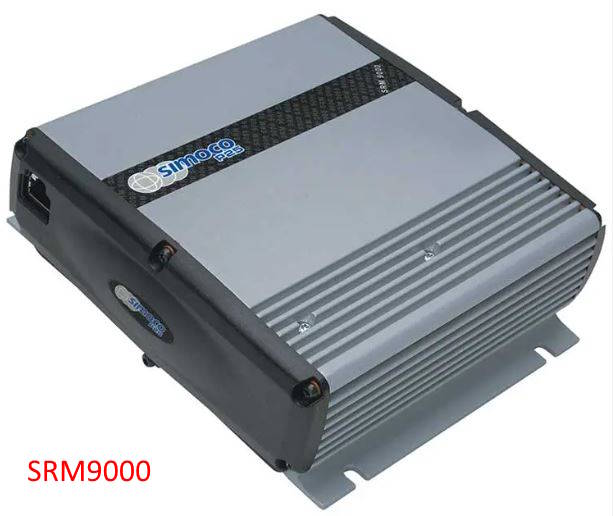

SRM9000

 Quelques informations sur le SRM9000 utilisé sur le relais VHF d'Ajaccio TK5ZCF.

Logiciels:
Récupérables sur le site donné en lien.
Le logiciel FPPv586 permet de programmer le SRM9000 et de mettre à jour le logiciel en version 6.56 du 05/11/2020
Le mot de passe du menu LEVEL3 est "SIMOCO".

Le logiciel "Alignment tool v 2.77" permet d'aligner le poste (puissances, squelch, RSSI, TCXO, VCO, etc...)
Mot de passe ocomis

Interface de programmation :

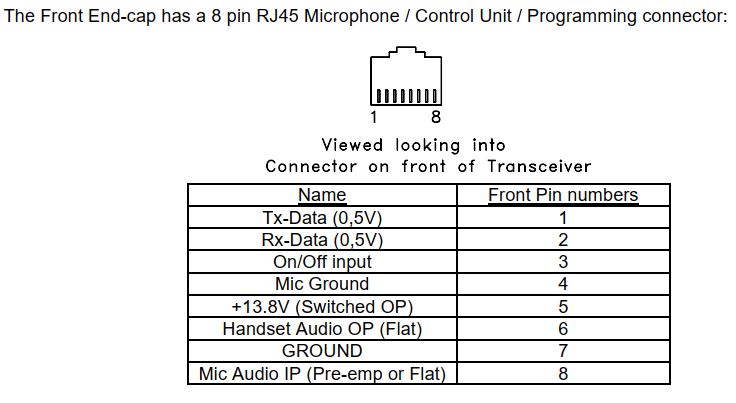

La programmation se fait par la prise RJ45 du boîtier de commande ou du poste sans le boîtier de commande. Il nécessite une interface de programmation classique avec niveaux TTL.
ATTENTION, le câblage donné est inversé par rapport à la numérotation informatique !
Si on utilise un câble réseau standard, il faut donc utiliser les couleurs :
Orange = Masse
Marron = TxD
Marron/Blanc = RxD

Modification du SRM9000 rev9
Il s'agit d'utiliser la sortie BF disponible pour les cartes optionnelles qui n'est, contrairement à ce qui est indiqué dans les docs trouvées, pas "FLAT".
Au contraire, elle est nettement mieux filtrée et squelchée que celle présente sur le connecteur d'extension DB15.
Celle sur la pin DB15-15 est non squelchée et non désaccentuée, donc utilisable pour un traitement DSP externe, au décodage TCS externe ou pour des transmissions numériques.

Pour rendre la BF du connecteur I/O 26 broches disponible sur la prise DB15 :

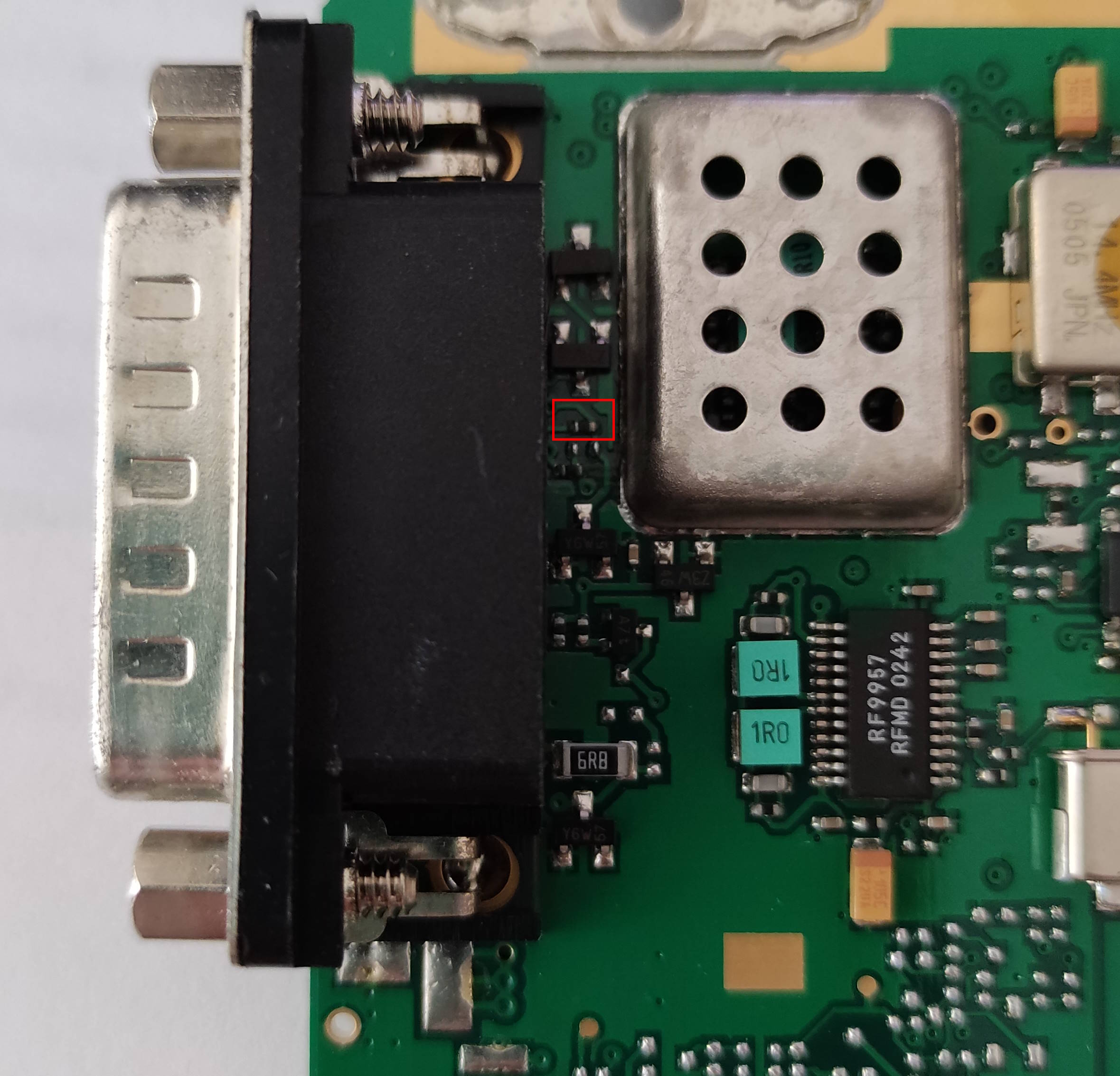

- dessouder la résistance de la pin DB15-3 vers la ligne "Ignition". (vois photo)

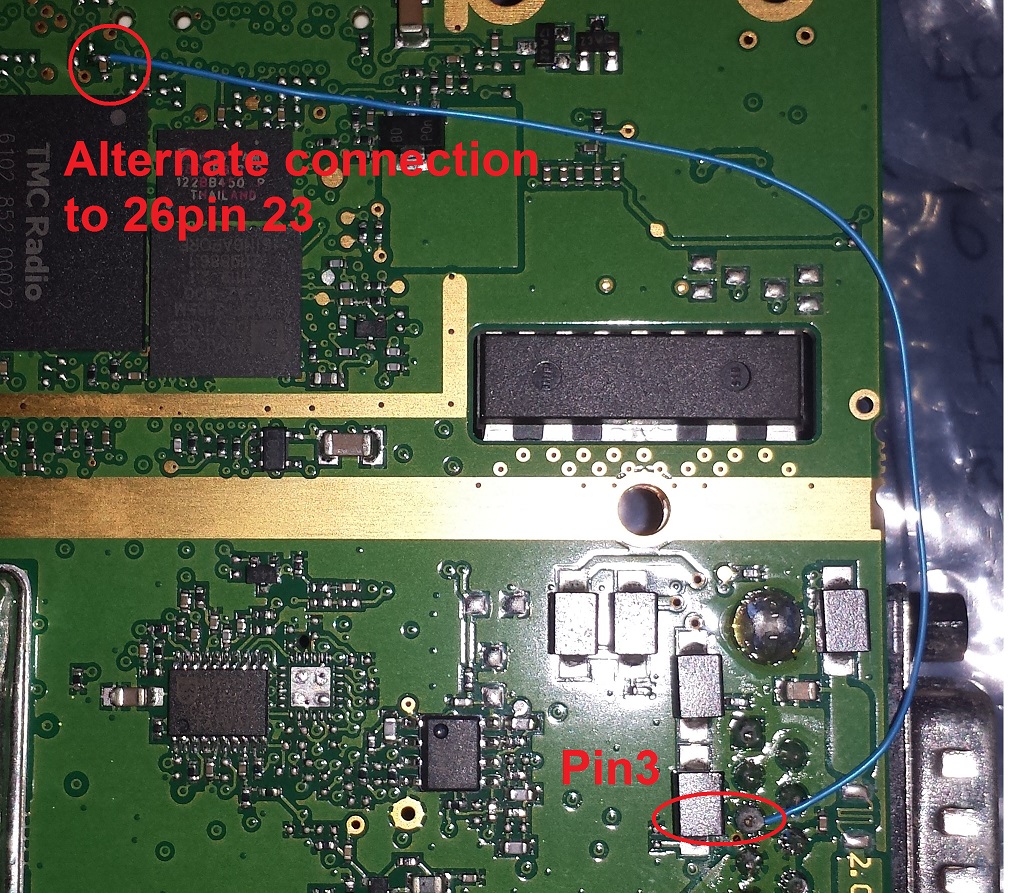

- souder un fil entre la pin 23 du mini-connecteur I/O vers la pin 3 de la DB15-3 (voir photos)
Attention à ne pas faire passer le fil sur la platine. Il serait écrasé lors de la remise en place du blindage ! Contourner le circuit imprimé.

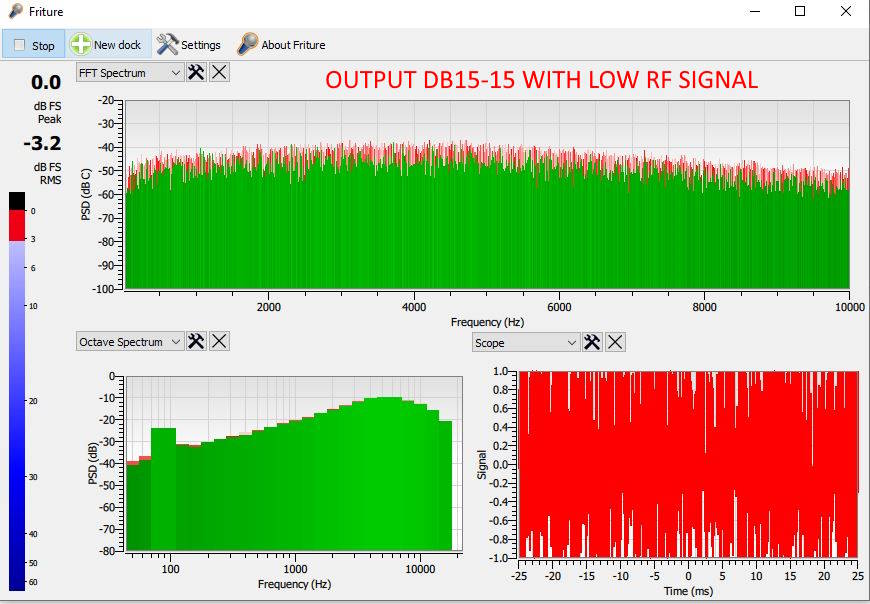

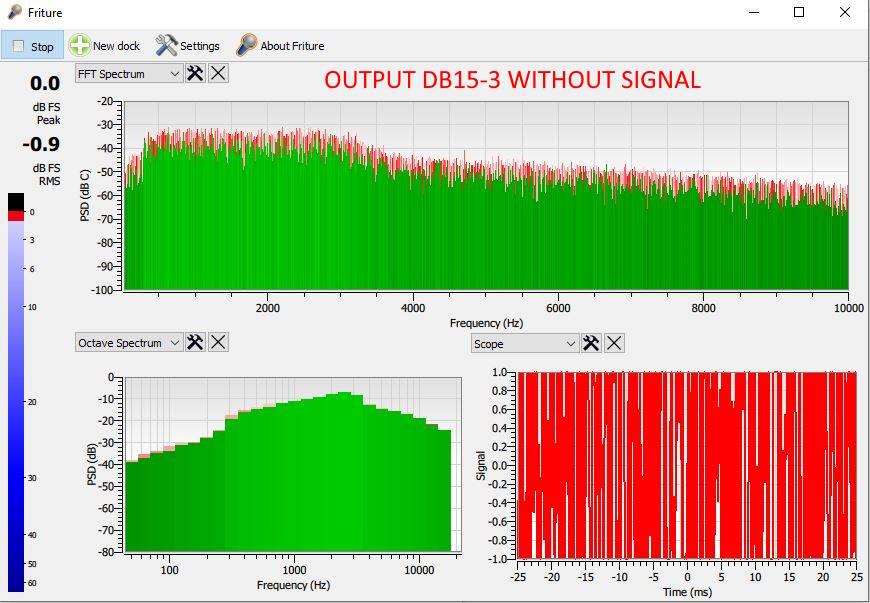

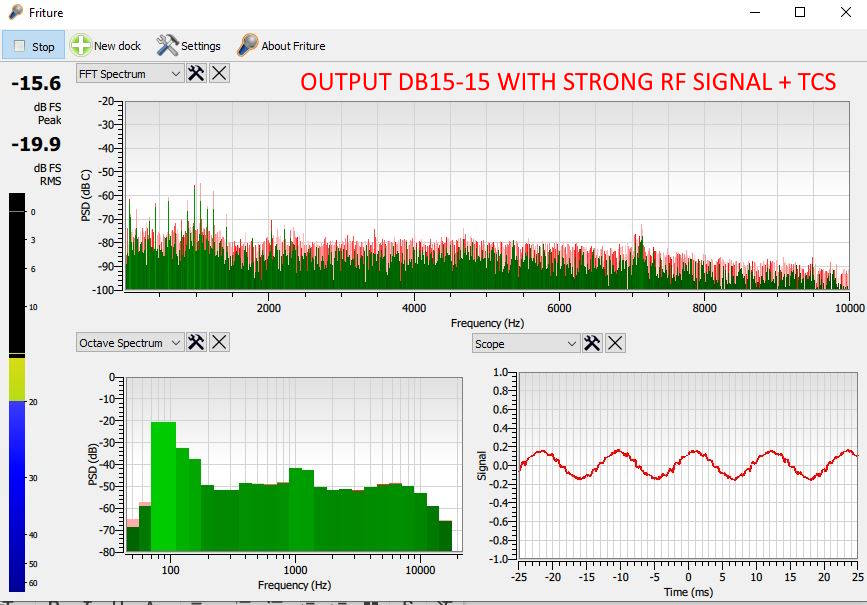

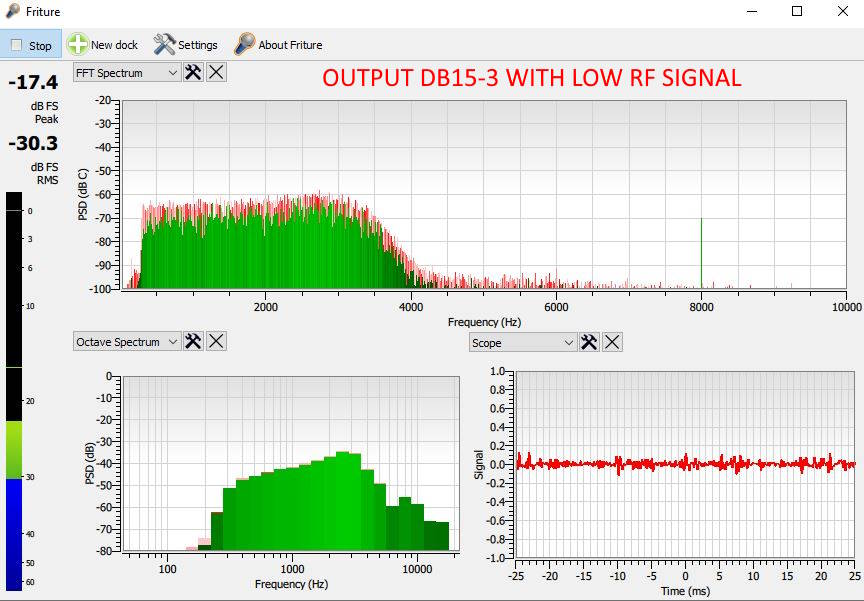

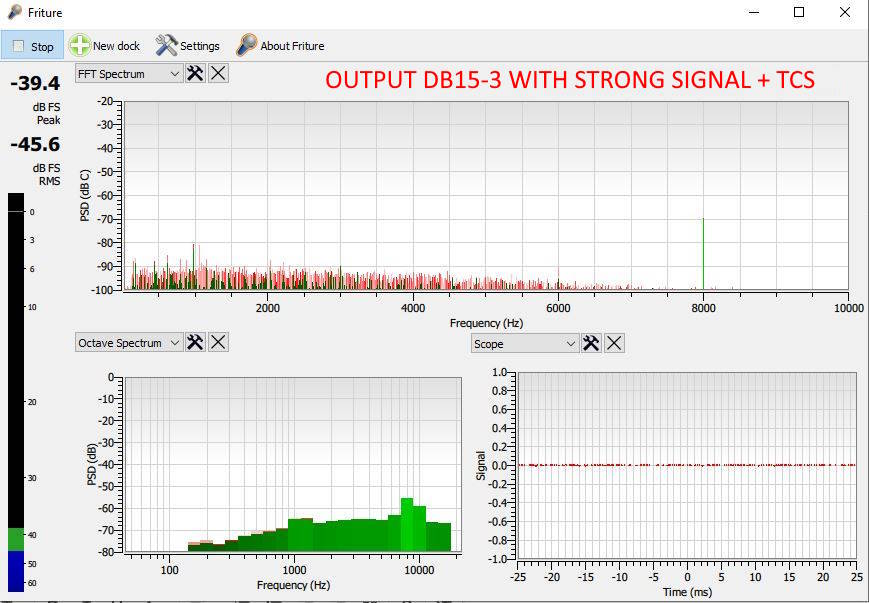

Voici les différents spectres obtenus sur les 2 sorties :


Connexion :

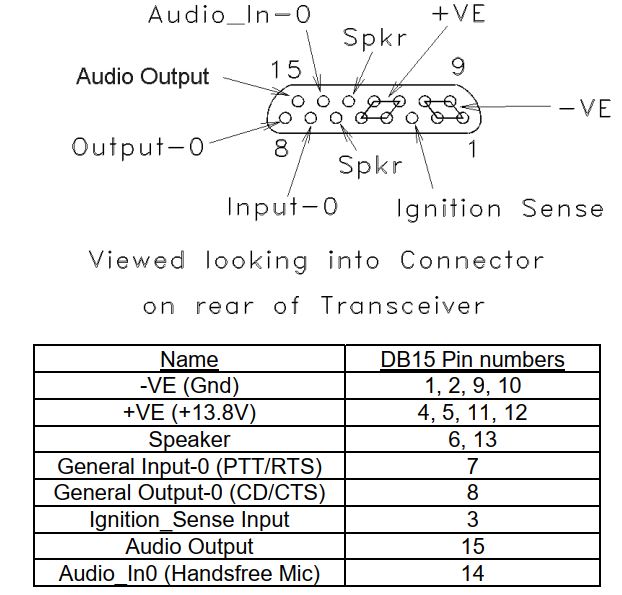

La prise RJ45 ne comporte pas de ligne PTT, il faut donc utiliser le connecteur DB15 si on veut n'utiliser qu'un seul cordon.

Si on souhaite utiliser les SRM9000 en conjonction avec ASL en mode "FLAT", utiliser la pin DB15-15. En mode "SPEAKER" la pin DB15-3 ou bien la DB15-15 en utilisant le DSP d'ASL pour filtrer la BF.

Le cordon Interface TKNet <> SRM9000 :

Configuration FPP

ATTENTION :
Contrairement à ce qui est écrit dans la documentation, la coche "Telemetry output" ne coupe pas seulement l'ampli BF !!
"Telemetry output" valide la BF sur la sortie IO pin 23 et supprime aussi le décodage TCS sur DB15-8 !!

L'entrée BF TX (niveau microphone) ne demande pas plus de 40 mV pour une excursion maximale. On peut réduire la sensibilité de cette entrée à l'aide du menu caché "Audio levels"
Il faut valider le niveau 3 dans les options.(Accès par mot de passe "SIMOCO")
Réduire "External input" à -12 dB ou -18 dB selon besoins.

Si on souhaite avoir de la BF disponible sur la pin 23 du connecteur d'extension interne I/O 26 points :
Dans le choix "Input/Output/Option board", choisir "Discriminator".
Pour un signal NON squelché, mettre le niveau "Audio/Default mute" à 0, sinon 4 par défaut.
Le niveau du signal est réglé par "Audio/Data volume", ici 25.

L'entrée BF TX peut être soit préaccentuée ou pas :
Avec pré-accentuation : "Input/Output - Input DB14-7" : PTT Ext
Sans pré-accentuation : "Input/Output - Input DB14-7" : PTT Ext Data
L'entrée PTT peut être anti-rebond : "Dbnce" : 20 ms (à tester suivant votre signal PTT)

Pour la détection du signal reçu, on peut choisir entre squelch ou décodage TCS :
TCS : Output DB-8 : Valid signal / High ou low (suivant l'interface utilisée)
Squelch : Output DB-8 : Carrier Detect / High ou low (suivant l'interface utilisée)

On peut (doit) programmer un timeout sur le TX afin qu'il ne reste pas indéfiniment en émissions en cas de problème (panne, porteuse permanente, etc...)
"Microphone/Txlimit timer" : 240 pour 4 minutes

 Sur certains SRM9000, le niveau de sortie sur la DB15-15 est fixe, sur d'autres il dépend du niveau réglé dans l'onglet "Audio/Minimum speech"

Fichier JOB pour le relais TK5ZCF.
