Cet article est un mémo....
Il n'a pas vocation à être diffusé.
Les PRM8030 récupérés par TK5EP sont du modèle 0110232 VUO 4200011 version 440-470 MHz - 25 kHz
Une fois modifiés : VTU12 2322 111 000121 et version logicielle 3502 362 06539.
MODIFICATIONS
Remplacement EPROM
Procédure pour les PRM8030 UHF:
- Remplacer la PROM d'origine par celle nommée v395
- Lancer le logiciel PRM8030 v4.0 (sans poste connecté)
- Spécifier le Hardware Number : 9525 001 10938 (06 VTU12 2322 111 000121)
- Touche ESC, spécifier canaux et autres paramètres, etc..
- Programmer le poste et/ou sauvegarder le JOB par F2
Complément d'info :
- Le soft FPP 8030E permet de lire les 8030 Eprom d'origine.
Mais il ne permet pas de programmer des fréquences < 440 MHz
PROGRAMMATION
Le poste doit être alimenté en 13,5V et allumé.

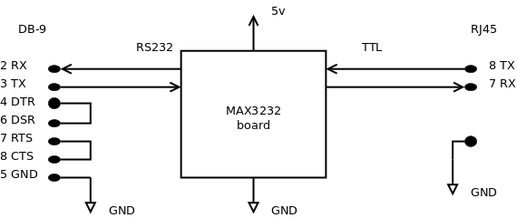

L'interface de programmation connectée sur la prise micro de la face avant à l'aide du câble spécial RS232 <-> RJ45.
Le logiciel de programmation est la version 4.1 et fonctionne sous DOS en version 32 bits.
Il doit être installé à la racine dans le dossier c:\FPP sous peine de non fonctionnement de la sauvegarde des configurations dans C:\FPP\JOBS
Lancer C:\BIN\8030.EXE
Si tout est bien connecté, le logiciel devrait lire le contenu de l'EEPROM du poste.
Modifier ensuite les différentes configurations.
VCO TX & RX
D'origine, le PRM8030 version U0 est prévu pour un fonctionnement sur la bande 440-470 MHz. L'utilisation en bande amateur 430-440 MHz n'est donc pas optimale, notamment la tension de commande des VCO qui doit se situer aux environs de 15 V.
Il faut donc remplacer les résonateurs des VCO (TX & RX) et de la tête UHF du récepteur, ou plus simplement rajouter des petites capacités en parallèle sur les résonateurs.

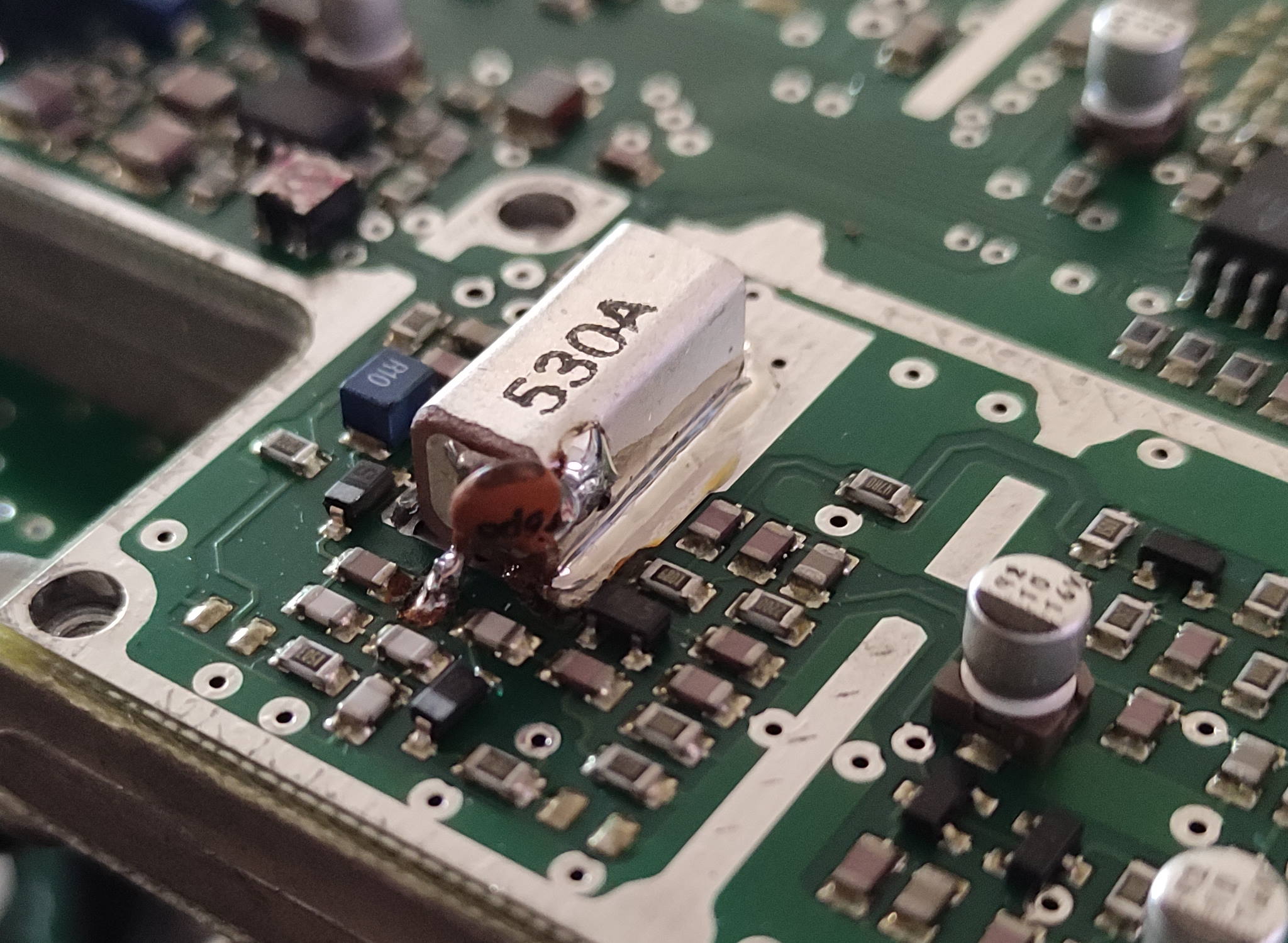

Rajouter une capacité de 3,3 à 6,8 pF NP0 en parallèle sur les résonateurs VCO TX et RX.

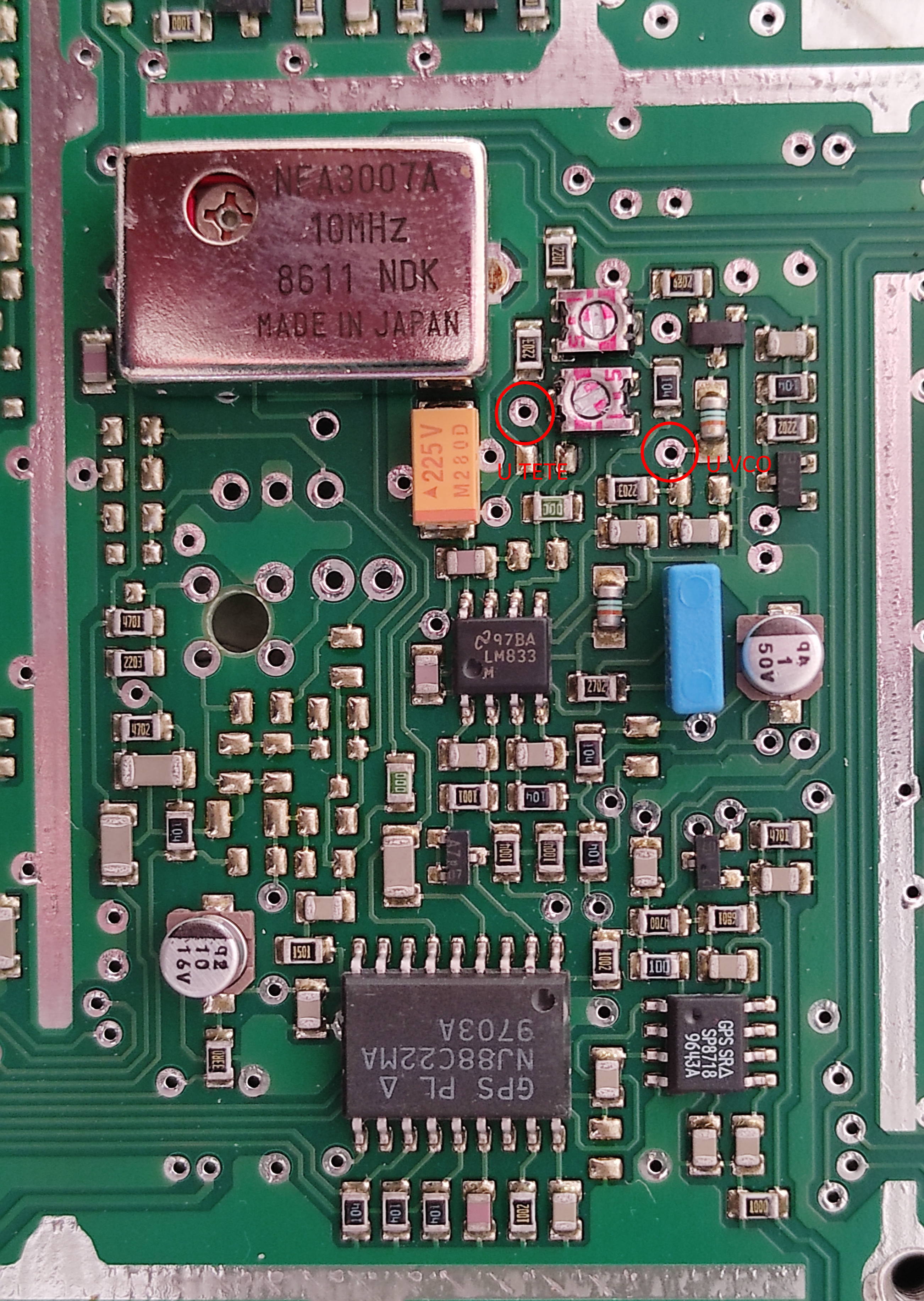

On mesurera la tension de commande des VCO sur le point de test U VCO (TP2 erroné dans doc. disponible). On doit obtenir environ 4-17 V suivant la fréquence et le poste.
L'autre point de test sur l'image ci-dessous est celui de la tension vers la tête UHF.
 |
 |
On peut légèrement améliorer la réception en ajoutant une petite capacité de 4.7pF sur chacun des 5 résonateurs de la chaîne de réception. (pas vraiment efficace)
Après réglages du tracking (R554 et R557), on obtient un rapport S/N de 20 dB pour 0,4 uV.
Recâblage squelch
A partir du modèle 8030, il n'y a plus de signal Squelch (RX Mute Output) sur la pin 11 de la DB15.
Le signal "RX Mute Output" se trouve cependant sur la pin 11 du DIL20.
C'est un collecteur ouvert avec transistor saturé sans signal. (donc passant)

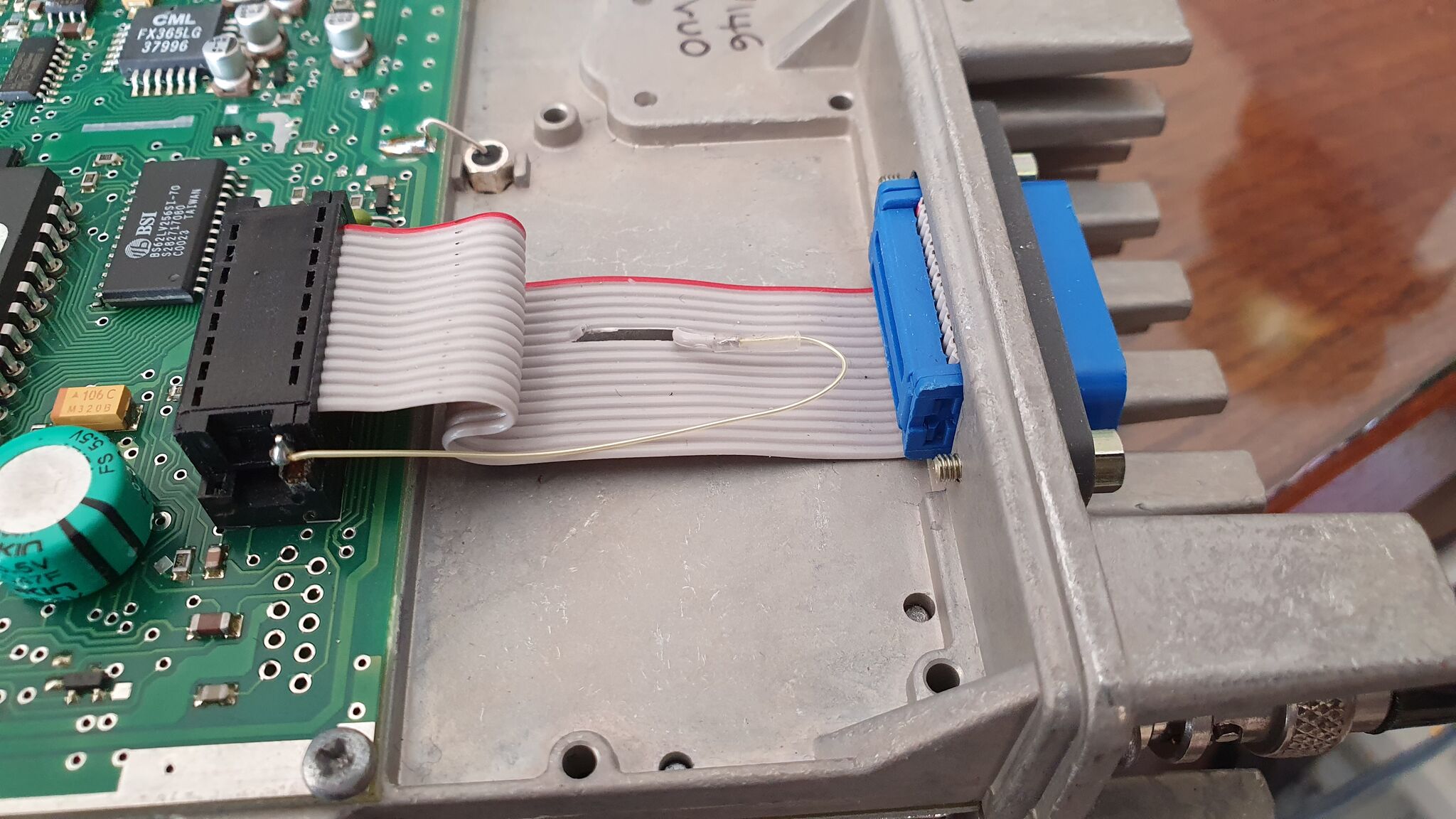

Procédure :
- Sur la nappe venant du DB15, couper le fil 6 (en partant du 1 rouge)
- Rallonger et connecter ce fil sur la pin 11 du DIL20
- Noter "M" à coté du DB15 pour indiquer "Modifié" (Eprom + Squelch)
ATTENTION : NAPPE / CONNECTEURS DIL
Le fil rouge sur la nappe est le 1. La nappe a 16 fils. Le 16e est coupé coté DB15.
Le connecteur nappe DIL16 est branché sur le DIL20 aligné coté 1.
Les 4 pins inutilisées du support DIL20 sont à l'opposé du 1, vers l'extérieur du poste
La pin 11 du DB15 n'est pas le 11e fil de la nappe, mais le 6e.
RACCORDEMENT A L'INTERFACE USBRADIO à la TK5EP
CABLE DE RACCORDEMENT
| DB9 USBRADIO | CABLE | DB15 RX | DB15 TX |
| 1 : <- Audio IN (RX Audio / HP) | JAUNE | 10 | JAUNE |
| 2 : -> Audio OUT (TX audio / Micro) | ORANGE | 4 | BLEU |
| 3 : -- GND | NOIR | 3 | GRIS |
| 4 : <- SQUELCH | GRIS | 11 | ROSE |
| 5 : -> PTT | BLANC | 8 | VIOLET/B |
| 6 : n.c | |||
| 7 : n.c. | |||
| 8 : n.c. | |||
| 9 : <- TCS | BLEU |
CONFIGURATION JUMPERS INTERFACE USBRADIO
Sortie Squelch PRM :
La sortie Squelch est un collecteur ouvert. Elle est active (à la masse) quand le squelch est fermé.
Le jumper JP2 (SQ H/L) doit être installé.
Configuration usbradio.conf :
carrierfrom = usbinvert

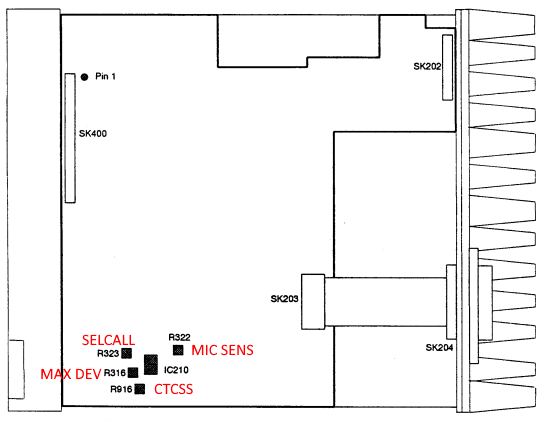

REGLAGES
Se référer au manuel technique.

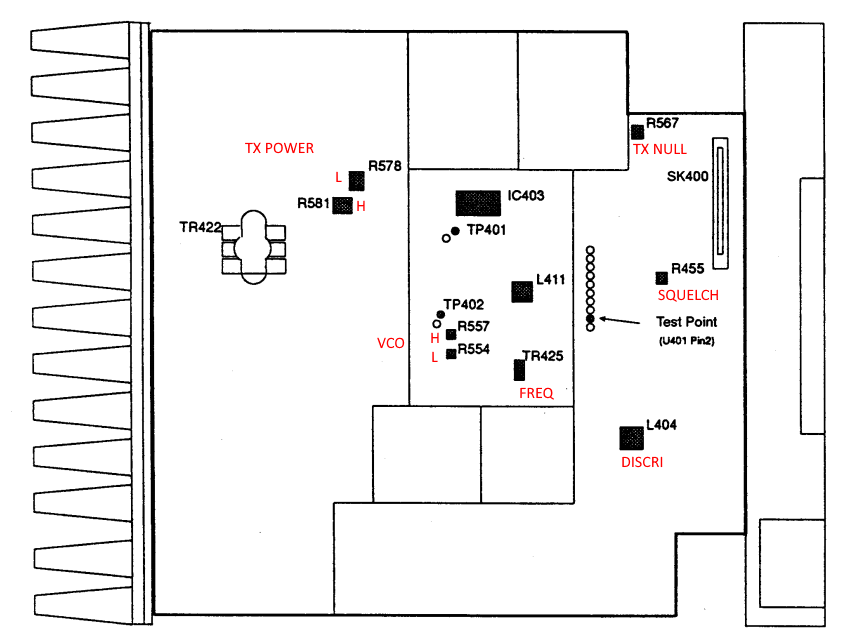

Principaux réglages
 |
 |
Programmer le poste :
canal 1 TX 430.025 & RX 430.525
canal 2 TX 439.975 & RX 429.975
En réception :
Poste sur canal 1 (fréq. basse) ou sur la fréquence de travail en monocanal.
Injecter un signal et régler R554 pour le meilleur rapport S/B ou le maximum de tension sur la pin 2 de U401 (pas accessible sans démonter les blindages)
Poste sur canal 2 (fréq. haute)
Régler R557 pour un maximum
Répéter alternativement ces 2 réglages.
Régler L404 pour le minimum de distorsion.

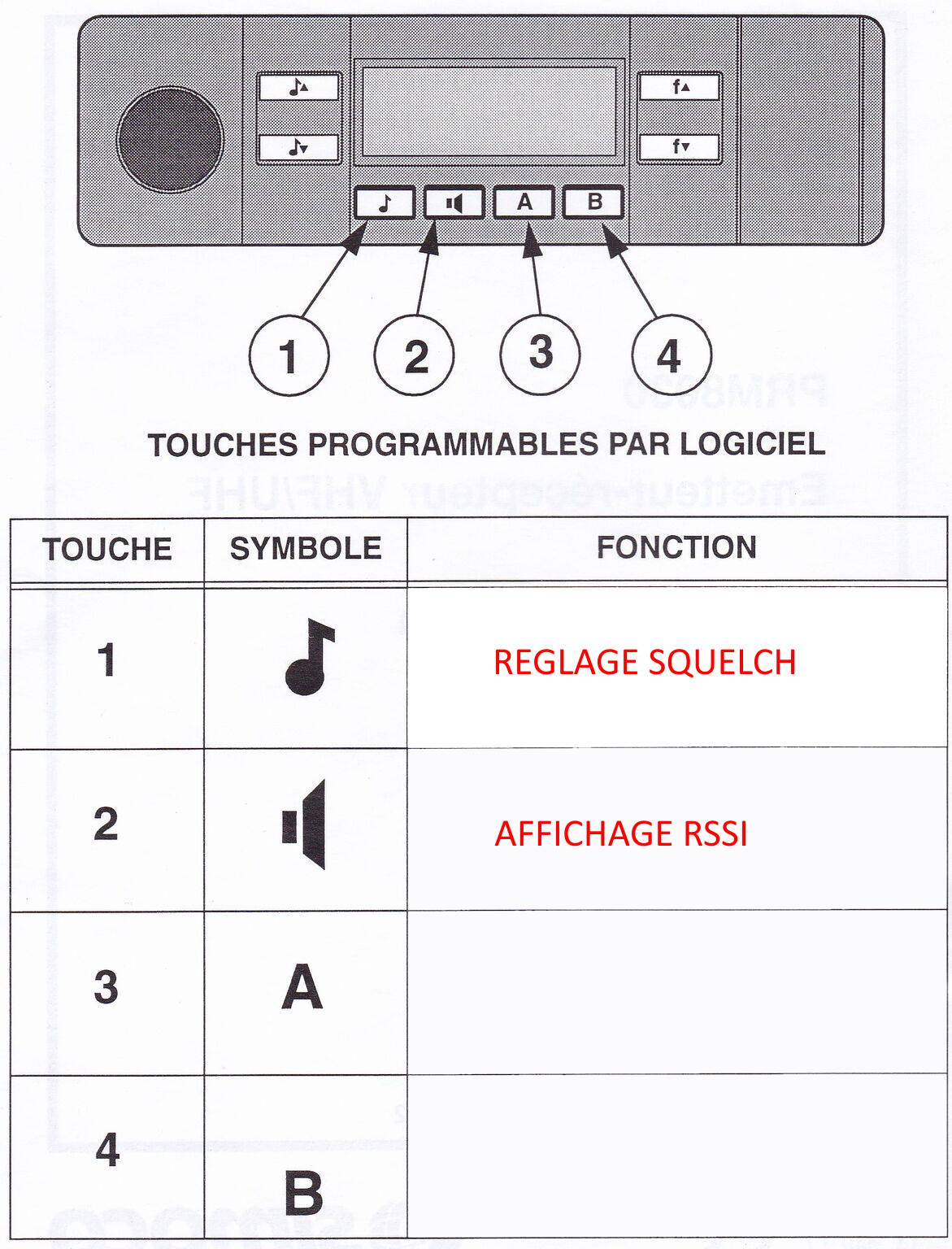

Actions des touches pour TK5ZCG
 |
A noter : - qu'affecter une touche à l'ouverture du Squelch ne sert à rien si le TCS est actif. - le réglage du niveau de Squelch s'effectue par appui sur la touche 1, puis à l'aide des 2 touches à gauche. |
PRM80 BROCHAGES
---- RJ45 TETE DEPORTEE
1: Transmit (microphone) audio from head to transceiver body
2: Ground
3: Low level speaker output
4: +9 Volts DC
5: Mic ground (same as pin 2)
6: On/off control
7: RX data into transceiver from head
8: TX data from transceiver to head
---- CONNECTEUR DB15 (Ancienne génération)
1 : 13.8V Switched. Run your TNC power off this
2 : 9V reg, switched
x 3 : GND
x 4 : Mic Audio.
5 : GND
6 : high level mic audio. (input)
7 : Mic mute->4VDC will mute mic AF,0.3VDC to unmute.
x 8 : PTT (active low input)
9 : Rx FM Out, via 10k,unmuted, unde-emphasised
x 10: RX audio, fixed level, 550mVRMS, 470 ohm imp.
x 11: RX mute output (Squelch) - Active low, open collector.
12: Alarm In.
13: Alarm / External alert Out.
14: Speaker mute input,<2VDC will mute speaker, >8.5VDC enables.
15: Speaker AF Out, ac coupled via 56k.
---- CONNECTEUR DB15 (A partir de PRM8030)
1 Non regulated power 13,8V
2 Regulated power 9V
x 3 GND
x 4 Mike signal
5 GND
6 Transmission audio in
7 RXD
x 8 Alternate (PTT)
9 Reception FM out
x 10 Reception audio out
x 11 TXD -> A recâbler vers pin 11 du DIL20 pour avoir le squelch
12 Alarm in (not used)
13 Generation of the1750 Hz tone
14 Loudspeaker mute
15 Loudspeaker audio out
Bandes en fonction du modèle
E0 = 66 to 88 MHz
B0 = 132 to 156 MHz
A9 = 146 to 174 MHz
K1 = 174 to 208 MHz
KM = 223 to 235 MHz
R3 = 330 to 400 MHz
TM = 400 to 440 MHz
TU = 403 to 470 MHz
T4 = 425 to 450 MHz
U0 = 440 to 470 MHz
UW = 450 to 520 MHz
W1 = 470 to 500 MHz
W4 = 494 to 520 MHz
LIENS
Un groupe Google existe : https://groups.io/g/AusLMRadio
Pages avec pas mal d'infos : https://wicentas.org/Resources/PRMs_mods_frames_essentials.htm
