Détails

Mis à jour : 9 Décembre 2017

Clics : 28040

La mesure d'une tension à l'aide d'un Arduino UNO utilise une des entrées du convertisseur A/D. A lire les différents exemples, cette utilisation semble simple, mais je me suis vite rendu compte que le problème était plus ardu qu'il n'y paraissait !

Pour finir, j'ai obtenu de très bons résultats en prenant certaines précautions.

Lire la suite...

Détails

Mis à jour : 19 Avril 2024

Clics : 1096

Quelques notes personnelles prises lors de mes premières expériences avec les modules ASTRA de Rocketcontroller.com.  Ces modules qui se fixent sur un rail DIN dans un tableau électrique embarque le système Tasmota et permettent de commander 4 relais. Le modèle dont il est question est celui-ci.

 Première configuration

Par défaut, l'adresse IP de ces modules est 192.168.4.1 et le SSID est du genre tasmota-2320EC-0236. Ce numéro est unique à chaque module.
Il faut se connecter à l'AP (Access Point) du module. Pour ce faire, j'ai utilisé mon téléphone portable.
En recherchant les réseaux WiFi, on doit trouver un point d'accès avec un nom similaire à tasmota-2320EC-0236.

S'y connecter à ce réseau WiFi à l'aide du téléphone. Normalement on devrait être redirigé vers une page d'accueil.
Il faut donc ouvrir le navigateur à l'adresse 192.168.4.1.

1. On peut aussi procéder à une RAZ générale de la manière suivante :
   Couper complètement l'alimentation de l'appareil pendant 30 secondes.
2. Mettez l'appareil sous tension et hors tension six fois avec des intervalles inférieurs à 10 secondes et laissez-le sous tension après la septième fois.
   La récupération du dispositif par cycle d'alimentation rapide doit s'activer et le dispositif doit être réinitialisé aux valeurs par défaut du micrologiciel.
    Cette RAZ peut arriver malencontreusement ! Ca m'est arrivé lors d'une mise en service, j'avais mal vissé le fil +12V ce qui a provoqué plusieurs coupures successives.
   Je me suis retrouvé avec le module complètement inopérant!

On arrive alors sur la page d'accueil qu'il faut renseigner avec le SSID et mot de passe de votre réseau WiFi.

Le module reboote et se connecte au réseau WiFi configuré. Son adresse est attribuée par DHCP et il faut donc la trouver pour se connecter au module.
Pour cela, on utilise soit un scanner d'adresse IP, soit on se connecter à son routeur.
Une fois connecté à cette adresse, on peut tout configurer.

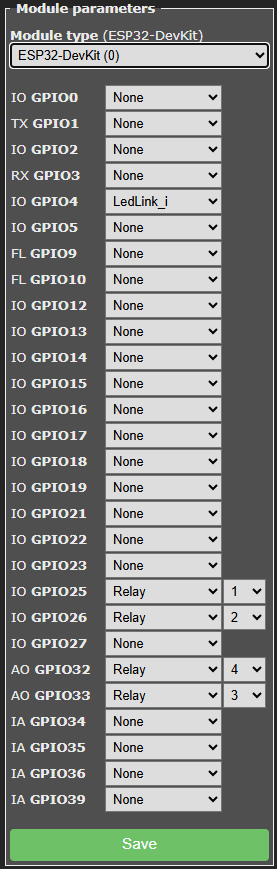

Les 2 modules reçus n'avaient pas la même configuration.

Connecter un capteur de température :

Pour connecter un capteur de température sur par exemple le port IO13 du connecteur d'extension afin de mesurer la température.

Les règles

Tasmota a une capacité de 3 règles (rules)
Mais chaque rule peut avoir plusieurs commandes délimitées par ON ..... ENDON

Une règle permet de déclencher une action à partir d'un évènement. La syntaxe est du genre :
ON évènement DO action ENDON
La configuration des règles peut se faire via la console :
Afficher la règle et vérifier si elle n'est pas déjà utilisée :
rule[X]

Effacer une règle:
rule[X] "

Activer une règle:
rule[X] 1

Désactiver une règle:
rule[X] 0

Pour créer par exemple la règle nr 1 qui lorsque la température d'un capteur DS8B20 dépasse 25°C active ou coupe le relais 4.
La règle nr2 désactive le relais 4 quand la température redescend sous 23°C

rule1 ON DS18B20#Temperature>25 DO POWER4 ON ENDON
rule2 ON DS18B20#Temperature<23 DO POWER4 OFF ENDON

Dans le cas ci-dessus, chaque fois qu'une mesure du capteur DS18B20 est effectuée, un message MQTT est envoyé.
On peut améliorer cela en passant par une variable. Seuls les changements de température déclencheront un message MQTT:

rule1 ON DS18B20#Temperature != %var1% DO BACKLOG var1 %value%; publish tele/tasmota_21A254/temp %value%; ENDON
rule2 ON var1#state DO if (var1>25) POWER4 on; ENDIF ENDON
rule3 ON var1#state DO if (var1<23) POWER4 off; ENDIF ENDON

Ou le tout dans une seule rule pour économiser les règles (3 max):

rule1 ON DS18B20#Temperature != %var1% DO BACKLOG var1 %value%; publish tele/tasmota_21A254/temp %value%; ENDON
ON var1#state DO if (var1>25) POWER4 1; ENDIF; ENDON
ON var1#state DO if (var1<23) POWER4 0; ENDIF ENDON

https://tasmota.github.io/docs/Commands/#rules

Renommer un bouton de l'interface Web

Webbutton1 Chargeur
Webbutton4 Extracteur

Utilisation de la commande PING

Pour surveiller un équipement et le redémarrer s'il ne répond pas.
On le ping 4 fois de suite (ping4) toutes les 3 min (Time#Minute|3). Si l'équipement ne répond pas, on coupe le relais 2 (POWER2 0) pendant 10s (DELAY 100) et on le rallume (POWER2 1).

rule1
ON Time#Minute|3 DO Ping4 10.44.5.105 ENDON
ON Ping#10.44.5.105#Success==0 DO backlog; POWER2 0; DELAY 100; POWER2 1 ENDON

Les Timers

Il y a 16 timers possibles.

Sur le Timer1, pour activer le relais1 tous les jours à 18:40
Timer1 {"Enable":1,"Mode":0,"Time":"18:40","Window":0,"Days":"1111111","Repeat":1,"Output":1,"Action":1}

Sur le Timer2, pour couper le relais1 tous les jours à 19:00
Timer1 {"Enable":1,"Mode":0,"Time":"19:00","Window":0,"Days":"1111111","Repeat":1,"Output":1,"Action":0}

https://tasmota.github.io/docs/Timers/#commands

Liens
https://rocketcontroller.com/product/astra-controller-4-relays-16a-8-gpio-input-dc-power-led-br4g8al/

Détails

Mis à jour : 29 Décembre 2023

Clics : 5830

Les modules LoRa de Lilygo sont annoncés pour fournir une puissance à la sortie de l'émetteur de +20dBm (100mW).  Ayant eu un module qui me semblait suspect, j'ai été confronté au problème de la mesure de puissance.  Mesurer la puissance d'un signal fugitif comme l'est celui en LoRa n'est pas toujours évident.    J'ai donc écrit un petit script qui permet de le faire facilement.  J'en ai profité pour en écrire un deuxième pour tester la sensibilité de la réception.  J'ai ainsi pu constater qu'aucun de mes modules n'atteignait la puissance annoncée, elle était plutôt de +17dBm.

Lire la suite...

Détails

Mis à jour : 25 Août 2023

Clics : 5724

To protect my SDR UHF receivers on hilltop sites, I needed some filtering to reject local FM broadcast and repeaters.
I looked on Aliexpress what bandpass filters were available. Most of them are SAW filters.
Here are the results of my findings and testings.

Lire la suite...

Détails

Mis à jour : 15 Septembre 2023

Clics : 15172

Ayant récemment acquis ce petit transceiver mobile bi-bandes VHF/UHF UV-998 de LEIXEN, voici quelques informations. Mesures des caractéristiques Utilisation Programmation Liens L'UV-998 est parfois également nommé VV-998. Merci de me faire part de votre propre expérience afin de compléter cette page... Article écrit le 08/05/2023.

Lire la suite...

Détails

Mis à jour : 25 Juin 2023

Clics : 4178

 Quelques informations sur le SRM9000 utilisé sur le relais VHF d'Ajaccio TK5ZCF.

Logiciels:
Récupérables sur le site donné en lien.
Le logiciel FPPv586 permet de programmer le SRM9000 et de mettre à jour le logiciel en version 6.56 du 05/11/2020
Le mot de passe du menu LEVEL3 est "SIMOCO".

Le logiciel "Alignment tool v 2.77" permet d'aligner le poste (puissances, squelch, RSSI, TCXO, VCO, etc...)
Mot de passe ocomis

Interface de programmation :
La programmation se fait par la prise RJ45 du boîtier de commande ou du poste sans le boîtier de commande. Il nécessite une interface de programmation classique avec niveaux TTL.
ATTENTION, le câblage donné est inversé par rapport à la numérotation informatique !
Si on utilise un câble réseau standard, il faut donc utiliser les couleurs :
Orange = Masse
Marron = TxD
Marron/Blanc = RxD

Modification du SRM9000 rev9
Il s'agit d'utiliser la sortie BF disponible pour les cartes optionnelles qui n'est, contrairement à ce qui est indiqué dans les docs trouvées, pas "FLAT".
Au contraire, elle est nettement mieux filtrée et squelchée que celle présente sur le connecteur d'extension DB15.
Celle sur la pin DB15-15 est non squelchée et non désaccentuée, donc utilisable pour un traitement DSP externe, au décodage TCS externe ou pour des transmissions numériques.

Pour rendre la BF du connecteur I/O 26 broches disponible sur la prise DB15 :
- dessouder la résistance de la pin DB15-3 vers la ligne "Ignition". (vois photo)
- souder un fil entre la pin 23 du mini-connecteur I/O vers la pin 3 de la DB15-3 (voir photos)
Attention à ne pas faire passer le fil sur la platine. Il serait écrasé lors de la remise en place du blindage ! Contourner le circuit imprimé.

Voici les différents spectres obtenus sur les 2 sorties :


Connexion :
La prise RJ45 ne comporte pas de ligne PTT, il faut donc utiliser le connecteur DB15 si on veut n'utiliser qu'un seul cordon.

Si on souhaite utiliser les SRM9000 en conjonction avec ASL en mode "FLAT", utiliser la pin DB15-15. En mode "SPEAKER" la pin DB15-3 ou bien la DB15-15 en utilisant le DSP d'ASL pour filtrer la BF.

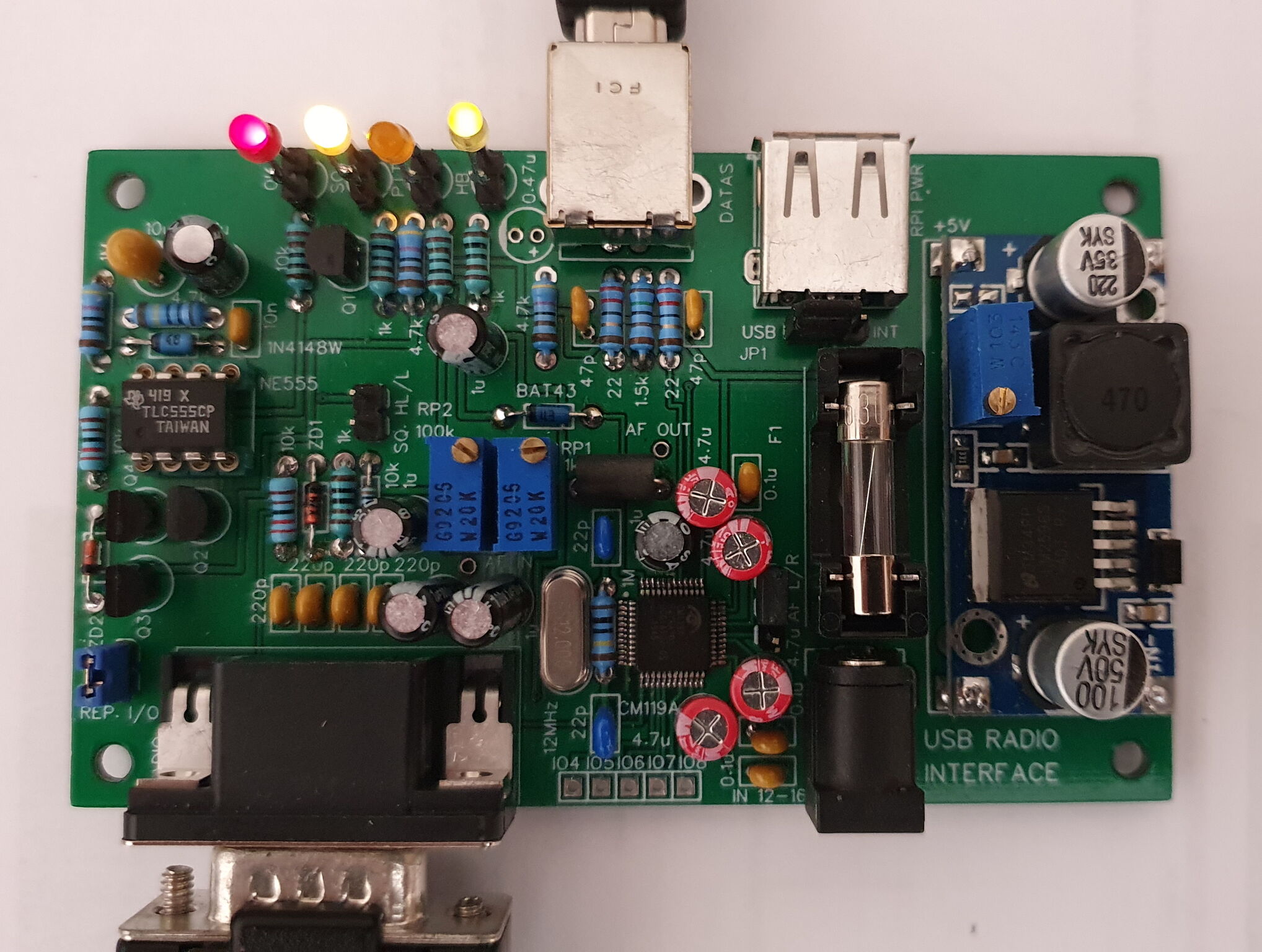

Le cordon Interface TKNet <> SRM9000 :

Configuration FPP

ATTENTION :
Contrairement à ce qui est écrit dans la documentation, la coche "Telemetry output" ne coupe pas seulement l'ampli BF !!
"Telemetry output" valide la BF sur la sortie IO pin 23 et supprime aussi le décodage TCS sur DB15-8 !!

L'entrée BF TX (niveau microphone) ne demande pas plus de 40 mV pour une excursion maximale. On peut réduire la sensibilité de cette entrée à l'aide du menu caché "Audio levels"
Il faut valider le niveau 3 dans les options.(Accès par mot de passe "SIMOCO")
Réduire "External input" à -12 dB ou -18 dB selon besoins.

Si on souhaite avoir de la BF disponible sur la pin 23 du connecteur d'extension interne I/O 26 points :
Dans le choix "Input/Output/Option board", choisir "Discriminator".
Pour un signal NON squelché, mettre le niveau "Audio/Default mute" à 0, sinon 4 par défaut.
Le niveau du signal est réglé par "Audio/Data volume", ici 25.

L'entrée BF TX peut être soit préaccentuée ou pas :
Avec pré-accentuation : "Input/Output - Input DB14-7" : PTT Ext
Sans pré-accentuation : "Input/Output - Input DB14-7" : PTT Ext Data
L'entrée PTT peut être anti-rebond : "Dbnce" : 20 ms (à tester suivant votre signal PTT)

Pour la détection du signal reçu, on peut choisir entre squelch ou décodage TCS :
TCS : Output DB-8 : Valid signal / High ou low (suivant l'interface utilisée)
Squelch : Output DB-8 : Carrier Detect / High ou low (suivant l'interface utilisée)

On peut (doit) programmer un timeout sur le TX afin qu'il ne reste pas indéfiniment en émissions en cas de problème (panne, porteuse permanente, etc...)
"Microphone/Txlimit timer" : 240 pour 4 minutes

 Sur certains SRM9000, le niveau de sortie sur la DB15-15 est fixe, sur d'autres il dépend du niveau réglé dans l'onglet "Audio/Minimum speech"

Fichier JOB pour le relais TK5ZCF.

Liens :
RADARC, logiciels, docs.
SRM9000 configuration ASL

Détails

Mis à jour : 12 Novembre 2024

Clics : 28073

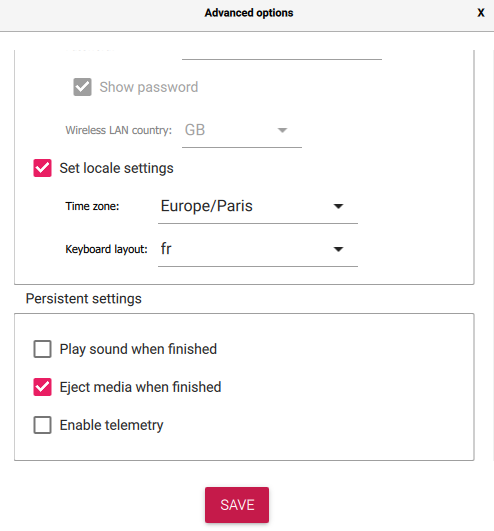

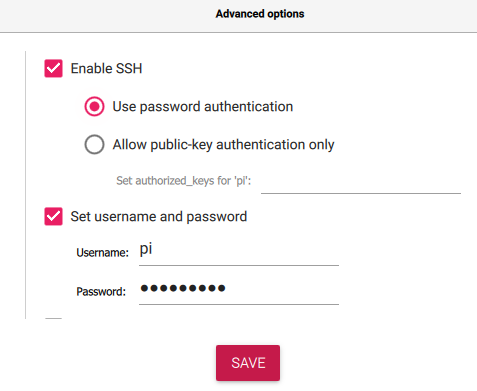

Cet article est essentiellement un mémo personnel, mais peut être utile à d'autres. AllStarLink est un réseau de répéteurs radioamateurs, de stations de base distantes et de HotSpots accessibles les uns aux autres via le protocole de voix sur Internet. C'est le logiciel que nous utilisons sur notre réseau privé TKNet et installé sur des Raspberry Pi.. Acronymes Explication timings Réglages niveaux audio TX et RX Changement de langue Fichiers sons Paramétrage GPS.conf Balise par crontab Copie de la carte SD

Lire la suite...

Détails

Mis à jour : 24 Janvier 2023

Clics : 1367

Régulateur de charge solaire Aliexpress

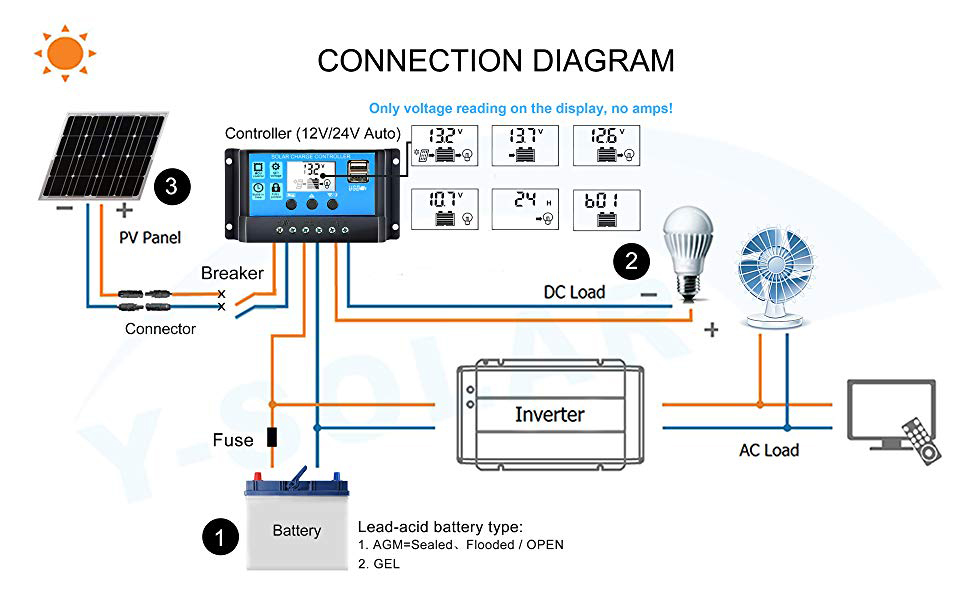

Branchement:

Ce régulateur doit être branché et débranché dans un ordre précis:

1 - Connecter la batterie
2 - Connecter les panneaux solaires
3 - Connecter la charge

Procéder à l'INVERSE pour débrancher l'installation !

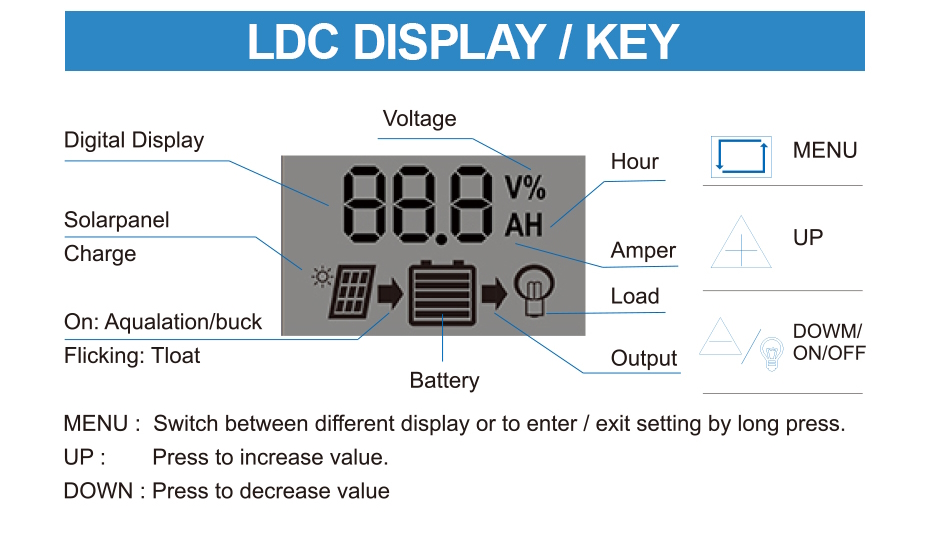

Réglages:

Un appui prolongé de la touche MENU permet de passer d'un affichage à l'autre de façon cyclique.
Un appui long permet d'entrer dans la modification du paramètre affiché, l'afficheur clignote alors.
On modifie la valeur à l'aide des touches + et -. Un appui prolongé sur la touche MENU ou une attente de quelques secondes valide le changement.

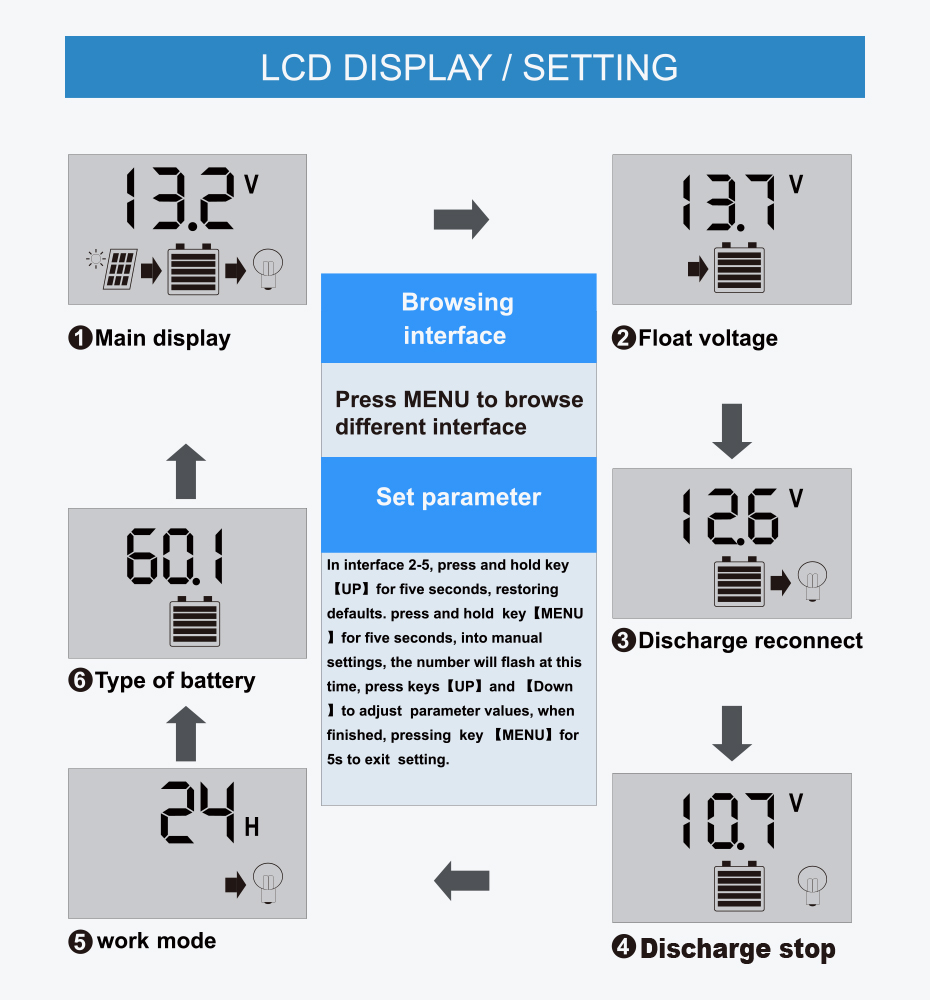

Le cycle d'affichage est :
1 - Affichage normal
2 - Tension de floating (réglable, par défaut 13,7 V)
3 - Tension de reconnexion de la charge suite à une décharge (réglable, par défaut 12,6 V)
4 - Tension de déconnexion de la charge pour éviter une décharge profonde (réglable, par défaut 10,7 V)
5 - Type de fonctionnement : 24H (charge branchée en permanence), OH (du lever au coucher), 1-23H (du coucher et pendant le nb d'heures programmées)
6 - Type de batterie : b01 (scellée), b02 (gel), b03 (ouverte) joue sur la tension d'égalisation

Utilisation:

Le bouton - (moins)  permet de connecter, déconnecter la charge.

Le clignotement de la flèche entre le panneau et la batterie, indique le mode floating.
La flèche fixe indique le mode charge égalisation.

Détails

Mis à jour : 11 Mars 2023

Clics : 4117

Cet article est un mémo....
Il n'a pas vocation à être diffusé.

Les PRM8030 récupérés par TK5EP sont du modèle 0110232 VUO 4200011 version 440-470 MHz - 25 kHz
Une fois modifiés : VTU12 2322 111 000121 et version logicielle 3502 362 06539.

Lire la suite...

Détails

Mis à jour : 16 Avril 2023

Clics : 29998

Pour un de mes projets, j'ai commandé sur Aliexpress (voir liens en bas de page) un module de régulation de vitesse de ventilateur.
J'ai galéré comme pas possible avant de comprendre comment programmer ce module ! Les instructions traduites du Chinois sur Aliexpress étant pour le moins mystérieuses :-)
Voici le résultat de mes recherches.

Lire la suite...
