Le GM900 : - programmation - connectiques - utilisation sur le réseau TKNet |

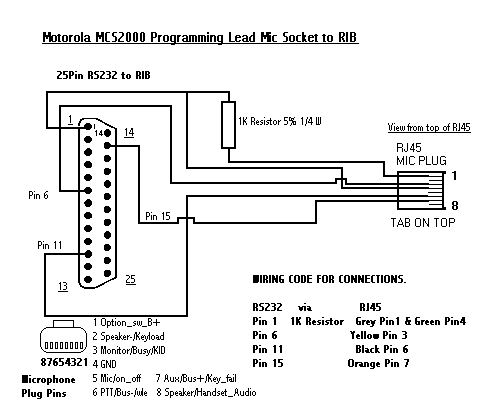

Le schéma du cordon de programmation pour le GM900 via la prise micro:
ATTENTION, la numérotation de la prise RJ45 est inversée par rapport à la norme utilisée en câblage réseau !

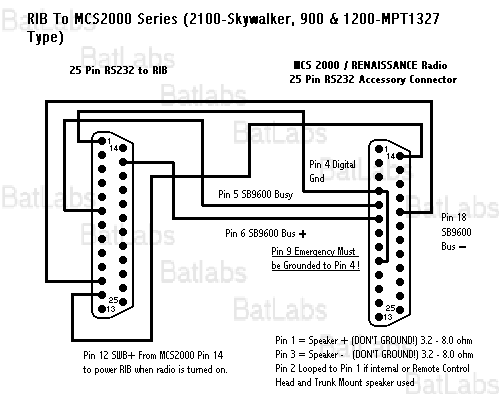

Le schéma du cordon de programmation pour le GM900 via la prise accessoire:
ATTENTION, il FAUT relier la broche 14 du RIB à la pin 12 du poste.
Je n'ai personnellement jamais réussi à lire/écrire de manière FIABLE un GM900 avec un PC moderne sous Windows.
J'ai essayé avec DOSbox, avec une disquette bootable sous DOS, FreeDOS, etc...
Il faut absolument un très vieux PC avec un processeur 386 ou 486 et opérant sous DOS en utilisant le logiciel RSS et une interface de programmation RIB de Motorola ou copie.
Connecteur accessoires DB25
1 SPKR+
2 INT SPKR+
3 SPKR-
4 DIGITAL GND
5 BUSY
6 BUS+
7 I/O 8
8 I/O 5
9 EMERGENCY
10 ANALOG GND
11 FIL AUD OUT
12 AUX RX IN2
13 MIC IN
14 SW B+
15 IGNITION
16 I/O 2
17 LH RESET
18 BUS-
19 SCI RX DATA
20 I/O 4
21 I/O 3
22 RSSI OUT
23 EXTERNAL MIC IN
24 AUX TX IN2
25 UNIV IO OUT
Connecteur TKNet
| TKNet | TX | RX | Notes | |
| 1+2 reliés, 4+9 reliés | ||||
| RX AUDIO FLAT | 1 | 25 | Sortie discriminateur | |
| TX AUDIO | 2 | 13 | Insérez 1uF en série ! Sert aussi de M/A ! | |
| GND | 3 | 4 | 4 | |
| SQUELCH | 4 | 8 | Collecteur ouvert | |
| PTT | 5 | 21 | 5V à mettre à la masse |

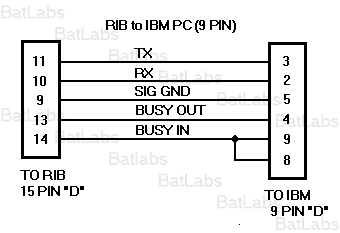

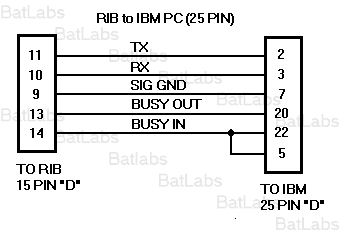

Câbles PC <-> RIB
